| 品牌 : | 恒菲 | 型号 : | MD941H-25C-DN300 |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | 300 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 外形 : | 大型 |
| 流动方向 : | 单向 | 零部件及配件 : | 配件 |
| 用途 : | 安全 | 压力环境 : | 高压 |
| 工作温度 : | 低温 | 类型(通道位置) : | 三通式 |

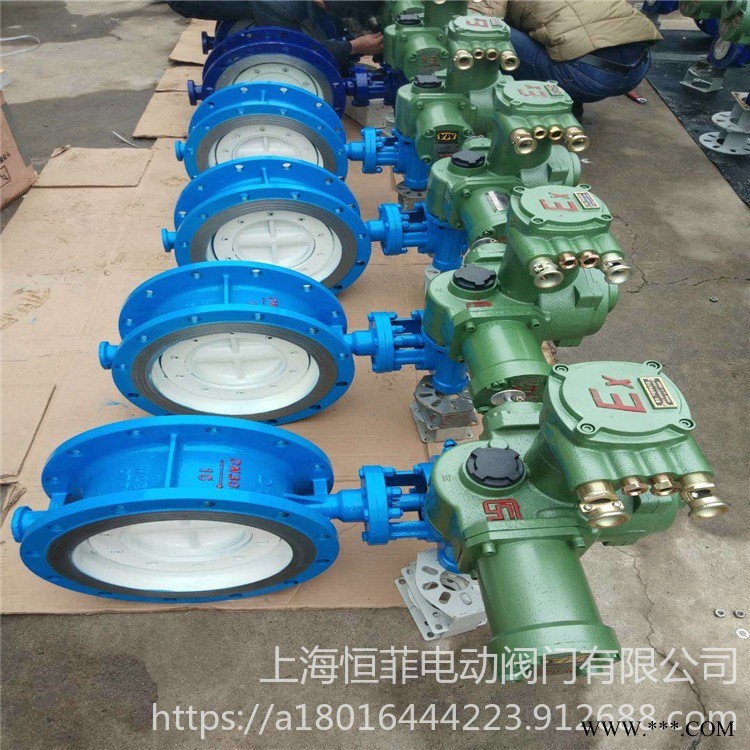

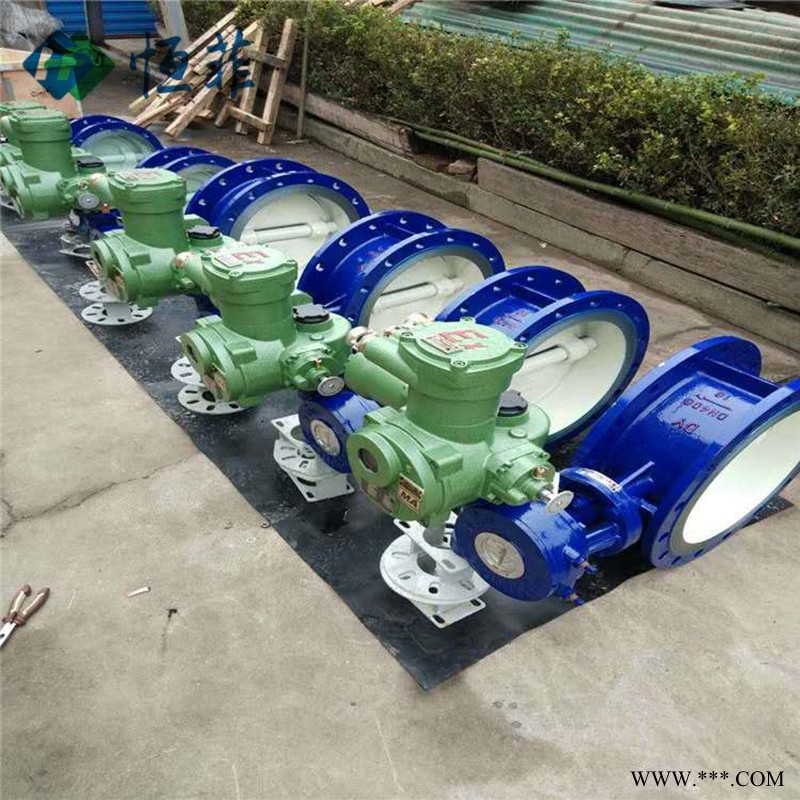

一、上海恒菲电动阀门有限公司 矿用D943H-16C DN600 矿用防爆电动蝶阀防爆电动蝶阀产品介绍

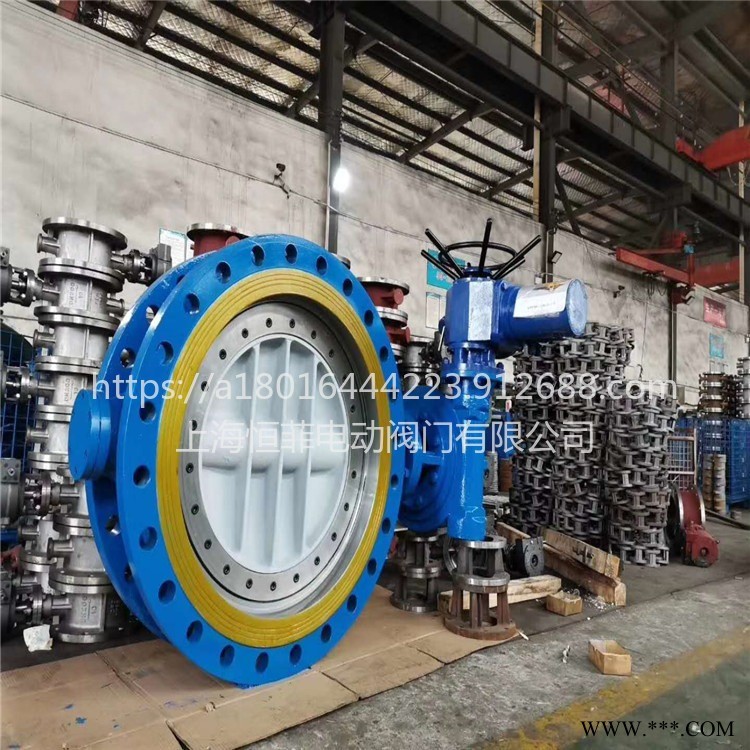

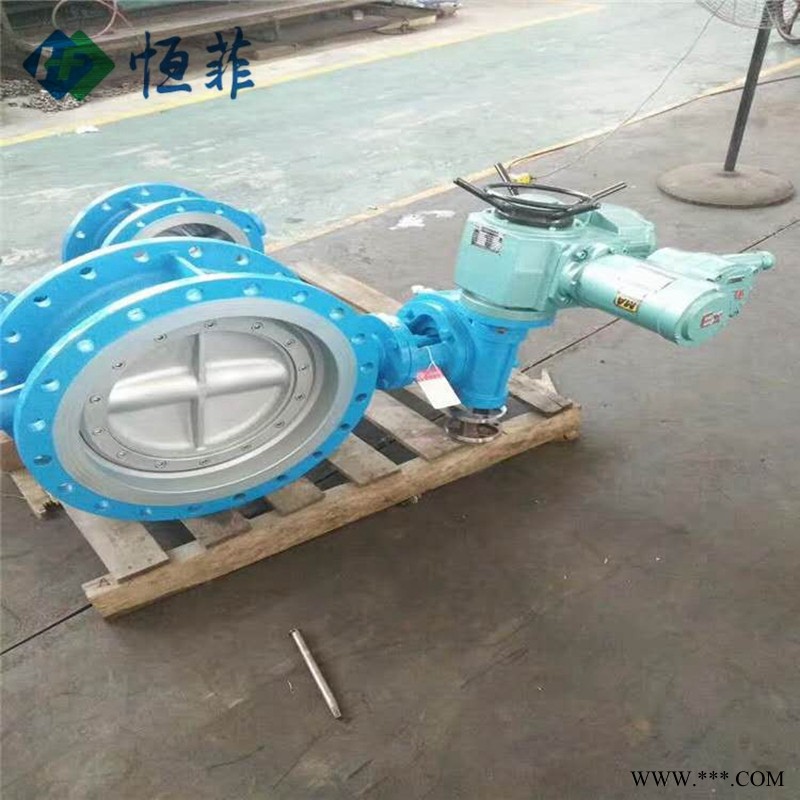

D43H、D343H 型 PN10~PN40 金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
二、D943H-16C DN600 矿用防爆电动蝶阀执行标准
设计规范：GB/T 12238
结构长度：GB/T 12221
法兰连接：GB/T 9113
试验与检验：GB/T 13927
产品标识：GB/T 12220
三、D943H-16C DN600 性能参数
|
型号 |
D343H-10 |
D343H-10P |
D343H-10R |
||||
|
工作压力（MPa） |
1.0~4.0 |
||||||
|
适用温度（℃） |
≤425 |
≤200 |
|||||
|
适用介质 |
水、油或非腐蚀性介质 |
类介质 |
类介质 |
||||
|
材料 |
阀体、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
|||
|
阀杆 |
2Cr13 |
304 |
316L |
||||
|
阀体密封面 |
堆焊 507 |
－ |
－ |
||||
|
蝶板密封面 |
304＋柔性石墨 |
304＋PTFE |
304＋PTFE |
||||
|
填料 |
柔性石墨 |
PTFE |
PTFE |
||||
四、D943H-16C DN600 外形及尺寸
|
公称通径 |
结构长度 |
外形尺寸（参考值 ） |
连接尺寸（标准值） |
|||||||||||||||||||||
|
L |
H |
Dt343H |
Dt643H |
Dt943H |
PN4.0MPa |
|||||||||||||||||||
|
毫米 |
英寸 |
短 |
长 |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
|||||||||
|
50 |
2 |
108 |
150 |
112 |
350 |
180 |
200 |
|
|
|
530 |
250 |
255 |
165 |
125 |
4-18 |
||||||||
|
65 |
2 1/2 |
112 |
170 |
115 |
370 |
180 |
200 |
625 |
355 |
92 |
550 |
250 |
255 |
185 |
145 |
8-18 |
||||||||
|
80 |
3 |
114 |
180 |
120 |
380 |
180 |
200 |
625 |
355 |
92 |
565 |
250 |
255 |
200 |
160 |
8-18 |
||||||||
|
100 |
4 |
127 |
190 |
138 |
420 |
180 |
200 |
645 |
355 |
92 |
600 |
250 |
255 |
235 |
190 |
8-22 |
||||||||
|
125 |
5 |
140 |
200 |
164 |
460 |
180 |
200 |
675 |
550 |
138 |
640 |
250 |
255 |
270 |
220 |
8-26 |
||||||||
|
150 |
6 |
140 |
210 |
175 |
555 |
270 |
280 |
715 |
550 |
138 |
705 |
300 |
315 |
300 |
250 |
8-26 |
||||||||
|
200 |
8 |
152 |
230 |
208 |
605 |
270 |
280 |
800 |
550 |
138 |
775 |
300 |
315 |
375 |
320 |
12-30 |
||||||||
|
250 |
10 |
165 |
250 |
243 |
680 |
270 |
280 |
850 |
550 |
138 |
945 |
300 |
315 |
450 |
385 |
12-33 |
||||||||
|
300 |
12 |
178 |
270 |
283 |
800 |
380 |
420 |
925 |
450 |
220 |
1070 |
300 |
315 |
515 |
450 |
16-33 |
||||||||
|
350 |
14 |
190 |
290 |
310 |
830 |
380 |
420 |
1035 |
450 |
220 |
1140 |
300 |
315 |
580 |
510 |
16-36 |
||||||||
|
400 |
6 |
216 |
310 |
350 |
915 |
450 |
470 |
1070 |
650 |
280 |
1210 |
300 |
315 |
660 |
585 |
16-39 |
||||||||
|
450 |
8 |
222 |
330 |
380 |
960 |
480 |
490 |
1190 |
650 |
280 |
1335 |
575 |
714 |
685 |
610 |
20-39 |
||||||||
|
500 |
20 |
229 |
350 |
410 |
1020 |
480 |
490 |
|
|
|
1415 |
575 |
714 |
755 |
670 |
20-42 |
||||||||
郑重承诺：产品出厂前均已经过各项严格品质管制作业及性能试验，自即日起在正常使用状况下保固一年。但非人力所能抗拒之灾害，外力破坏，及未经本公司同意而私自拆卸者不在保固范围之列。
