| 品牌 : | 温州弘凌 | 型号 : | Q347F-64C |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN150 |
| 适用介质 : | 蒸汽 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 球体 | 用途 : | 截止 |
| 作用对象 : | 电站 |

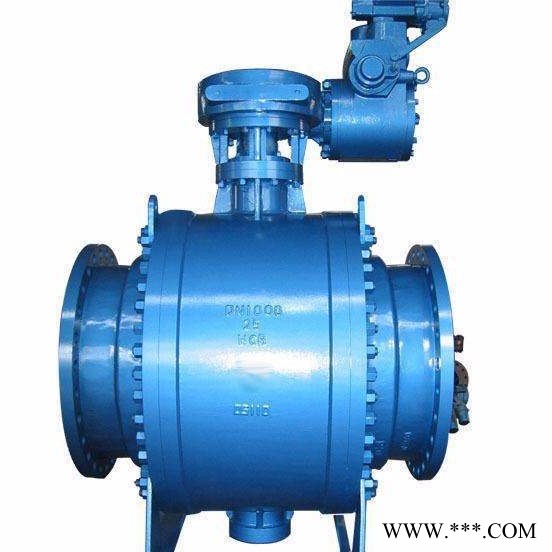

弘凌锻钢固定球阀Q347F双重密封球阀三段式球阀产品结构及用途：
三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到 小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
锻钢固定球阀适用于：化工、石油、天然气、冶金、等行业及含 介质、杂质多、腐蚀严重的 长输管线。
锻钢固定球阀产品结构产品特点：
1、阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能
2、固定球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放
3、枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛。
锻钢固定球阀性能参数：
| 型号 | 适用温度 | 适用介质 | 材料 |
| Q47F-16C | -29150 | 水、蒸汽、油品等 | 碳钢 |
| Q47F-16P | CF8 |
锻钢固定球阀主要性能规范:
| 试验压力（Mpa) | 公称压力（Mpa) | 压力级（Class) | |||||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
强度试验 |
2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
| 气密试验 | 0.5-0.7 | ||||||||||||
| 工作温度 | PTEE150 PPL E300 碳纤350 | ||||||||||||
| 适用介质 | C：水、油、蒸气 P： 类（温度200 ） R： 类（温度200 ） | ||||||||||||
锻钢固定球阀主要零件材质:
| 零件名称 | 材料 | |||
| 材料代号 | Ｃ | Ｌ | Ｐ | Ｒ |
| 阀体 阀盖 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球体 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 阀座密封面 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
| 螺柱 螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
| 填料 | Ｖ型PTFE、柔性石墨 | |||
