| 品牌 : | 科锐福 | 型号 : | Q41F-20K |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 100 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 日标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 水 |
| 体型 : | 重型 中型 轻型 |
★★★本公司郑重承诺：凡科锐福阀门的所有产品自出厂起质保18个月，实行“三包”服务

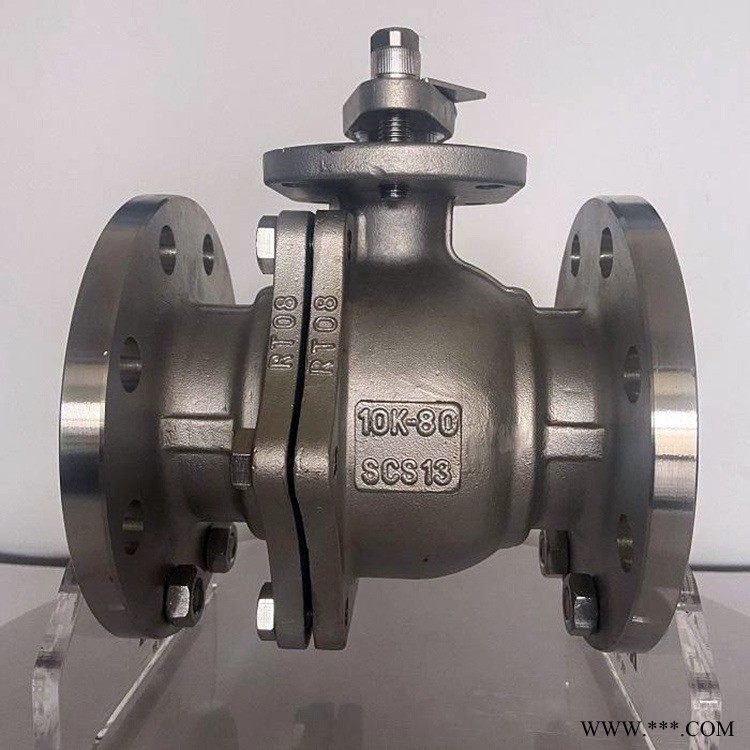

产品实拍图：
Q41F-20K法兰日标球阀
一、法兰日标球阀产品概述
Q41F-10K法兰日标球阀适用于工作温度≤150℃的水、蒸汽或汽油类介质的管路上，用来接通或截断管路中的介质。日标球阀采用分体式结构设计，密封性能好，不受安装方向的限制，介质的流向可任意；球体与球体之间带防静电装置；阀杆防爆出设计；自动压紧填料设计，流体阻力小；日标球阀本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸等一般工作介质，日标球阀而且还适用于工作条件恶劣的介质，在各行业得到广泛的应用。
二、法兰日标球阀参数表
| 公称通径：15A-300A | 公称压力：20K | 适用温度：-10℃-150℃ |
| 适用介质：水、气、油等 | 阀体材质：不锈钢SCS13、SCS14 | 设计标准：JIS B20071,ASME B16.34 |
| 结构长度：JIS B2002 | 法兰标准：JIS B2220 | 检查和试验：JIS B2003 |
三、法兰日标球阀零件材质
| NO. | 零件名称 | 材质 | |
| 1 | 螺栓 | SM35C | 304 |
| 2 | 垫片 | SS400 | 304 |
| 3 | 阀杆 | 304 | 304/316 |
| 4 | 手柄 | SCPH2 | |
| 5 | 挡圈 | SUP6 | 304 |
| 6 | 限位块 | SS400 | 304 |
| 7 | 螺钉 | SM35C | 304 |
| 8 | 填料压盖 | SCPH2 | SCS13 |
| 9 | 填料 | PTFE | |
| 10 | 止推垫 | PTFE | |
| 11 | 阀盖 | SCPH2 | SCS13/SCS14 |
| 12 | 螺母 | SM35C | 304 |
| 13 | 螺柱 | SM45C | 304 |
| 14 | 密封垫 | PTFE | |
| 15 | 球体 | 304 | 304/316 |
| 16 | 阀体 | SCPH2 | SCS13/SCS14 |
| 17 | 阀座 | RPTFE | |
订货流程:
1:客户采购清单请传真至: 或来电咨询
2:收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)
3:具体商定:交货期，特殊要求等事宜
订货须知:
1:客户如对产品有特殊要求，须在订货合同中提供以下说明:
A.结构长度;
B.连接形式;
C公称直径，全通经/缩径，管道尺寸;
D 运用介质及温度，压力范围;
E试验，检验标准及其他要求
2:本长可根据客户特定要求配置各类驱动装置。
3:如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，再供双方理解一致的条件下签定合同。
4:货期，订货的客户请先来电来函详细告诉所需阀门型号，规格，数量以及交货时间，地点，并先按总额的20定金或全额货款即使汇入我公司帐户，其余货款待发货前汇入，以便及时安排发货。
