| 加工定制 : | 是 | 品牌 : | 中工泰能 |
| 型号 : | H41H | 种类 : | 旋启式升降式对夹式 |
| 材质 : | 铸钢不锈钢 | 连接形式 : | 法兰对夹 |
| 结构形式 : | 升降式旋启式对夹 | 公称通径 : | DN15一DN600 |
| 适用介质 : | 蒸汽水油品若酸碱介质 | 形态 : | 旋转式升降式 |
| 压力环境 : | 低压高压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 自动 |
| 工作温度 : | 常温低温高温 | 类型(通道位置) : | 直通 |

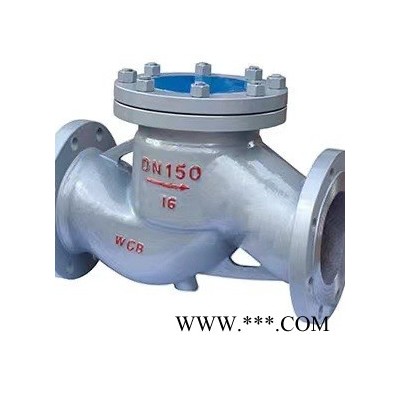

止回阀 |
产品型号 H44H/H41H/H71/H74/H76 Product mode |
公称通径 Nominal Diameter DN50~500mm |
公称压力 Nominal Pressuer PN1.6~6.4Mpa |
适用介质 Suitable Medium 水、气、油品等 |
使用温度 Suitable Temperature -29℃~425℃ |
止回阀又叫逆止阀，是一种自动阀门，启闭件靠介质流动力量自行开启或关闭，其作用是防止管路中的介质倒流，防止泵及驱动电动机反转，以及容器介质的泄放。
执行标准：
设计标准GB/T 12236
结构长度GB/T 1222 GB/T15188
连接法兰GB/T 9113 JB/T 79
检验与试验GB/T 13927 JB/T 9092
压力温度等级GB/T 12224
性能规范
公称通径DN(mm) | DN50～500 | ||||
公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验 | 2.4 | 3.75 | 6 | 9.6 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.0 | |
低压气密试验 | 0.5～0.7 | ||||
适用介质 | 水、蒸气、油品等 | ||||
零件材料
阀体 | 阀座 | 摇杆 | 阀板 | 阀盖 | 销轴 | 螺栓 | 螺母 |
WCB | 25# | WCB | WCB | WCB | 2Cr13 | 35CrMoA | 45# |
阀体 | 阀座 | 摇杆 | 阀板 | 阀盖 | 销轴 | 螺栓 | 螺母 |
CF8 | CF8 | CF8 | CF8 | CF8 | CF8 | CF8 | CF8 |
WC6 | CF8 | WC6 | WC6 | WC6 | CF8 | CF8 | CF8 |
