| 品牌 : | 华江 | 型号 : | FM-Y |
| 连接形式 : | 法兰 | 主体材料 : | 不锈钢 |
| 公称通径 : | 1000 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 自动 | 零部件及配件 : | 阀体 |
| 用途 : | 疏水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 订货号 : | 6525846 | 货号 : | 2015845 |
| 3C阀门类别 : | 工业 | 是否跨境货源 : | 否 |
温馨提示：由于水利拍门同一型号应用工况不同，材质不同，价格也不同，所以产品价格仅供参考
产品介绍：

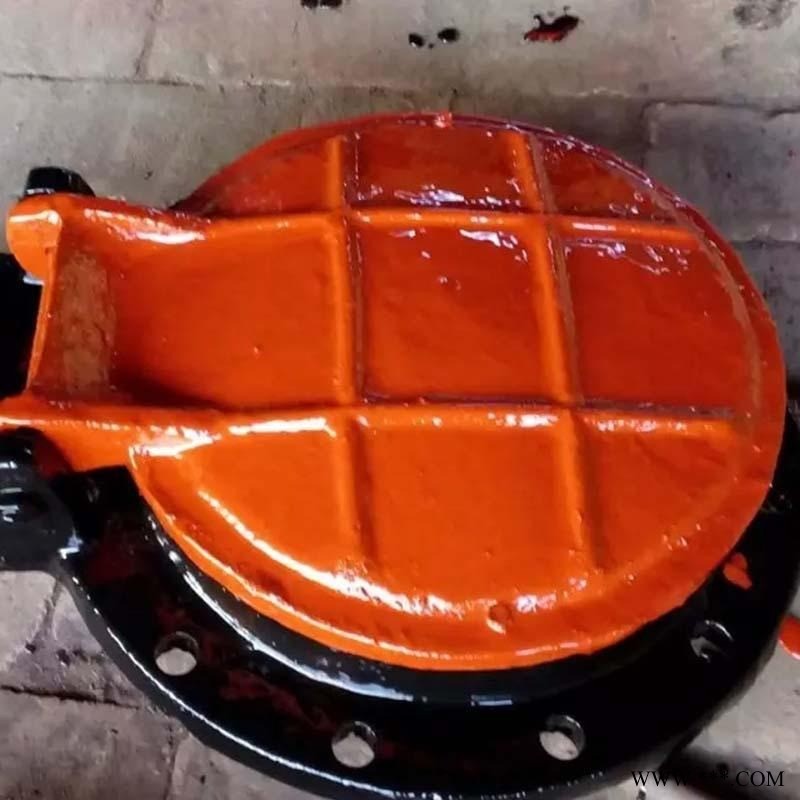

拍门结构与工作原理：
由阀座、阀板、密土封圈、铰链四部分构成。
仅用于单向水流的圆形和方形出水口，结构严密，工作可靠，无需人力操作启闭力来自
水源压力，当拍门内的水压大于拍门外侧压力则开启；反之则关闭。
拍门性能：
适用介质：水，河水，江水，海水，生活，工业污水
适用范围：
适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。
产品规格和类别：
拍门规格分圆形拍门和方形拍门两种，可根据出水口大小形状设计生产；拍门类别可分别为空心浮板式拍门和平板式拍门。
拍门安装：
拍门安装可采用以下方式：法兰连接，混凝土浇筑。
拍门中心与流道中心允许偏差不应大于3.0 mm
拍门四周应留有400 mm的安装空间，拍门出口下方做成1：5的斜坡。
拍门安装的配件：螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢；密封件采用橡胶或橡胶垫片。
拍门主要安装在排水管道的尾端，用于防止外水倒灌。材质分为不锈钢、铸铁、型
钢、复合材料(玻璃钢)等多种材料。
而拍门又分为很多种，比如，浮箱式拍门，平板式拍门，套筒式拍门等等是安装在江
河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门
面板自动关闭，以防江河潮水倒灌进排水管道内。
产品均可按要求加工定制！
新河县华江水工机械厂是一家采用先进的企业管理模式，拥有高素质专业队伍的高新技术
公司。主要从事水工机械闸门、启闭机、水利设备的设计以及技术开发、销售、制
造、安装等，是一体化的现代化规模型水利工程机械生产企业。启闭机闸门具有精良的生产
设备，雄厚的技术力量，完备的检测手段和健全的质量保证体系。产品结 构合理、性能可
靠、品种齐全，经水利部质量检测中心检测，各项技术指标均达到部颁标准，所以我们具有
良好的市场销售网络和售后服务体系。 厂家多次受到省、地级 部门和部级嘉奖，被命名
为省级"重合同、守信用"单位。
主营产品 ：
（1）LQ型螺杆启闭机系列
手推带锁式：0.3T-3T；侧摇带锁式：0.3T-5T；手 摇 式：3T-20T；手电两用式：
3T-100T（单吊点、双吊点）
（2）QPQ、QPK、QPG、QH型卷扬式启闭机系列，并有单吊点、双吊点和配有电
驱动移动式，根据用户要求加手摇设置，产品吨位为：6T-125T可与平板、弧形闸门配套使
用。
（3）闸门系列：
有钢结构闸门和铸铁闸门两种型号。钢结构闸门以优质钢板为基材、采用橡胶止水（可
为闸门表面进行喷沙、喷防腐金属涂料。产品可根据用户要求提供图纸生产）。
铸铁闸门为：平面铸铁闸门、弧形铸铁闸门、高压铸铁闸门、拍门（玻璃钢拍门、铸铁拍门、钢制拍门）、潮门。可根据用户
需要采用镶铜、不锈钢等方式止水。
（4）清污机系列：
回转式格栅清污机、不锈钢细格栅、污水泵站用链条格栅除污机、抓斗式清污机等。
（5）各种规格及伸缩缝橡胶带
本厂产品启闭灵活、经久耐用、封闭性能好、自动化程度高，是水利工程理想的机械设
备。我们愿与全国各地的水利建设农业开发、城市防洪等各部门密切的合 作。现产品已销往
全国20多个省市自治区。广泛应用于排灌、水电站、河道、水产养殖、水库、污水处理等
水利工程。本厂可为您提供优质产品，全程服务。竭诚 欢迎新老朋友来厂考察、洽谈合作！
