| 品牌 : | 弘凌 | 型号 : | HC44X（SFCV） |
| 用途 : | 止回 | 驱动方式 : | 水力控制 |
| 形态 : | 隔膜式 | 材质 : | 碳钢 |
| 产品别名 : | 止回阀 | 连接形式 : | 法兰连接 |
| 公称通径 : | DN40-800 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 |

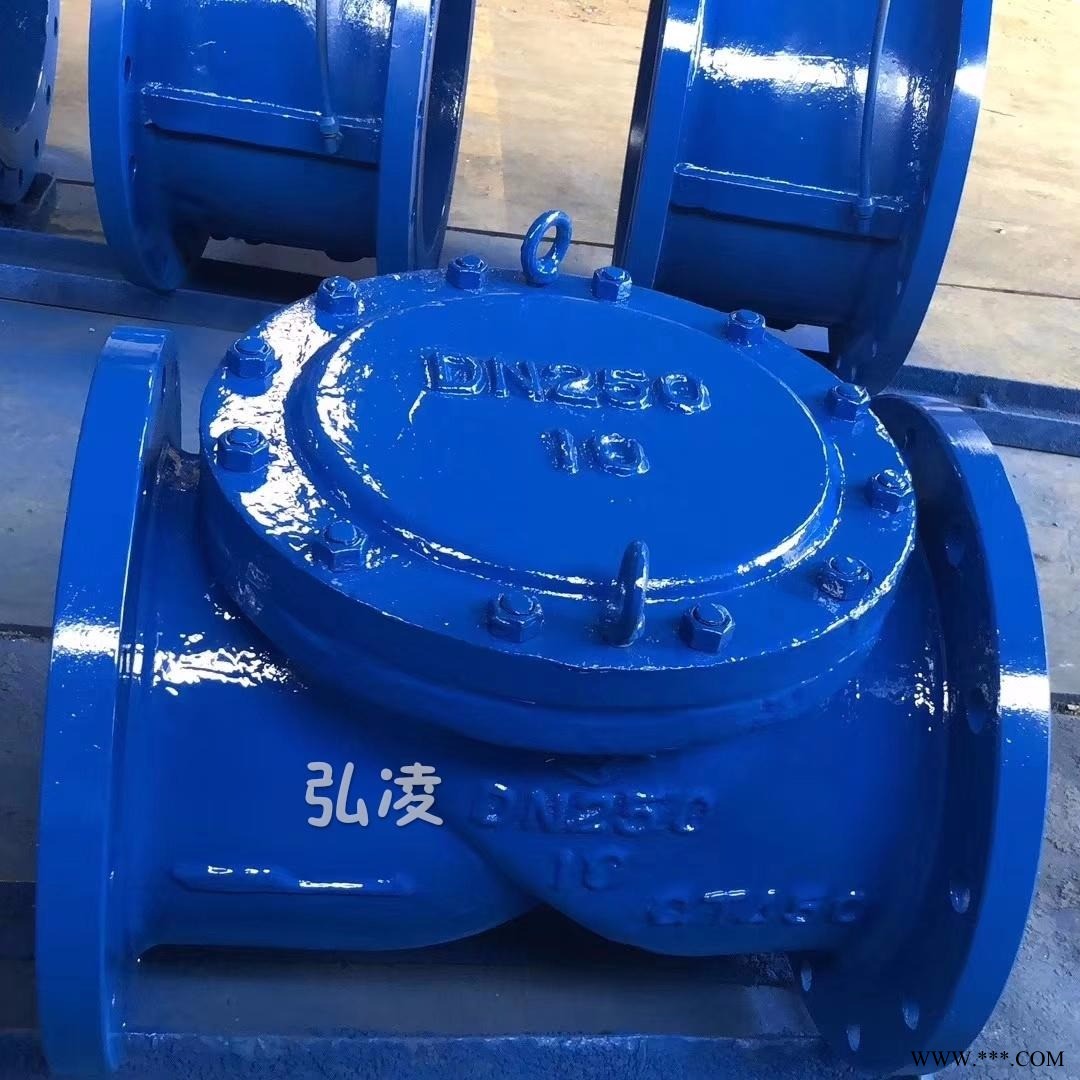

HC44X橡胶瓣止回阀，主要用于给排水系统、石油、化工等工业部门的管道泵出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减小水锤压力。阀瓣采用丁腈耐油橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。而且，因为采用橡胶瓣来密封，关闭时没有什么噪声。
HC44X橡胶瓣止回阀主要技术参数
公称压力：1.0～1.6MPa
公称通经：50～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
橡胶瓣止回阀主要零部件材料
| 零件名称 | 阀体 | 阀盖 | 阀瓣 |
| 材料 | 铸铁 | 铸铁 | 钢材+强化尼龙布 |
HC44X橡胶瓣止回阀应用规范
| 公称压力 (MPa) | 试验压力(MPa) | 适用温度 | 适用介质 | ||||
| 壳体 | 密封 | ℃ | |||||
| 1.0 | 1.5 | 1.1 | < 80 | 清水、油品 | |||
| 1.6 | 2.4 | 1.76 | |||||
| 2.5 | 3.75 | 2.75 | |||||
主要零部件材料：阀体、阀盖 | 阀瓣 | 弹簧 | |||||
| 灰铸铁、碳钢 | 橡胶组合件 | 不锈钢 | |||||
HC44X橡胶瓣止回阀外形尺寸图
HC44X橡胶瓣止回阀外形连接尺寸
| 公称通径 | L | H |
| 40 | 165 | 165 |
| 50 | 203 | 165 |
| 65 | 216 | 185 |
| 80 | 241 | 200 |
| 100 | 292 | 220 |
| 125 | 330 | 280 |
| 150 | 356 | 285 |
| 200 | 495 | 340 |
| 250 | 622 | 395 |
| 300 | 698 | 445 |
| 350 | 787 | 505 |
| 400 | 914 | 565 |
| 450 | 978 | 615 |
| 500 | 978 | 670 |
| 600 | 1295 | 780 |
