| 品牌 : | 温州弘凌 | 型号 : | HH47X-10 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 适用介质 : | 弱酸碱介质 | 压力环境 : | 常压 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 类型(通道位置) : | 二通式 | 介质温度 : | 120 |
| 用途 : | 止回 |
本厂生产的HH47X、HH47H、H47XF、HH47X(H)蝶式缓冲止回阀，主要用于工业循环供排水，污水处理厂以及高层住楼高级宾馆加压输出水泵的出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。
在设计上充分考虑了使用环境的要求，曾多次进行技术改进。该阀主要由阀体、蝶板、缓冲装置等组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的 产品。
HH47X(H)蝶式缓冲止回阀工作原理及调试：

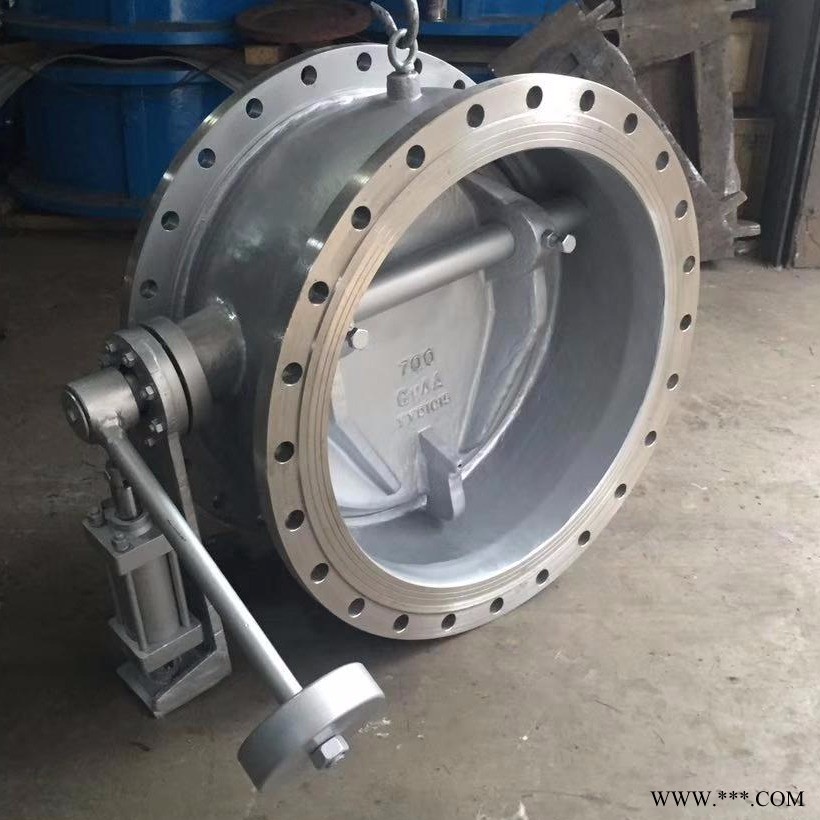

本阀主要由阀体、蝶板、重锤、缓冲油缸等组成。缓冲油缸由两个油腔组成。它们之间内部由球阀连接，外部带重锤，当阀门开启时。介质水推动蝶板，这时缓冲油缸内的液压油通过其内部的球阀缓慢从油缸上腔流入下腔。当阀门关闭时液压油缓慢回流上腔。由于平衡锤和高压冲击不大，将下腔的油压缩。下腔内被压缩的高压油缓慢流入上腔，从而使阀瓣缓慢关闭，限制了破坏性的水锤产生
适用介质：水、油、污水、海水
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
HH47蝶式缓冲止回阀主要零部件材料:
零件名称 | 阀体 | 蝶板 | 阀杆 | 重锤 | 助关装置 |
材质 | 灰铸铁、铸钢 | 铸钢 | 不锈铁 | 铸铁 | 铸钢 |
HH47蝶式缓冲止回阀主要外形连接尺寸 (单位：mm)
DN（mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 |
H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 |
B1 | 540 | 600 | 650 | 710 | 770 | 830 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 | 2000 |
