| 品牌 : | 奇众 | 型号 : | DHH44HX |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 缓闭止回阀 |

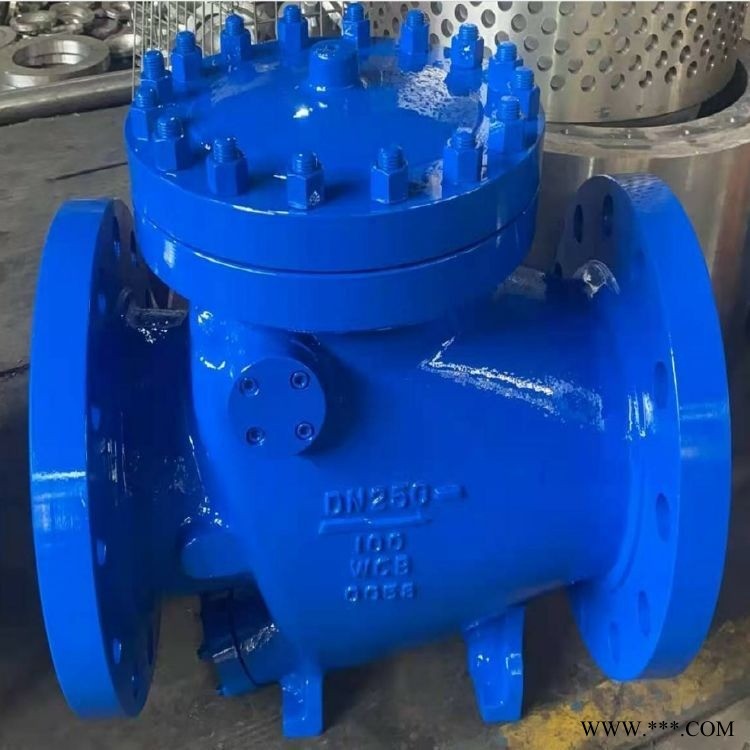

DHH44HX高压微阻缓闭式止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网运行。
结构特点
DHH44HX高压微阻缓闭式止回阀具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。
DHH44HX高压微阻缓闭式止回阀性能参数
| 型号 | HH44T-10~25 | HH44X-10~25 | HH44H-10~25 | |
| 工作压力（MPa） | 1.0~2.5 | |||
| 适用温度（℃） | ≤80 | |||
| 适用介质 | 清水、污水、海水 | |||
| 材料 | 阀体、阀盖 | 灰铸铁、碳钢 | ||
| 阀瓣 | 橡胶组合件 | |||
| 阀轴 | 不锈钢 | |||
DHH44HX高压微阻缓闭式止回阀外形结构图
DHH44HX高压微阻缓闭式止回阀主要外形尺寸
| 产品型号 | 公称通径 | 外形和连接尺寸 | ||
| L | B | H | ||
| HH44X-10 HH44X-16 HH44X-25 HH44T-10 HH44T-16 HH44T-25 H44H-10C HH44H-16C HH44H-25C | 50 | 230 | 270 | 300 |
| 65 | 290 | 290 | 320 | |
| 80 | 310 | 300 | 354 | |
| 100 | 350 | 320 | 350 | |
| 125 | 400 | 340 | 380 | |
| 150 | 480 | 410 | 500 | |
| 200 | 500 | 450 | 580 | |
| 250 | 600 | 550 | 670 | |
| 300 | 700 | 580 | 730 | |
| 350 | 800 | 630 | 820 | |
| 400 | 900 | 700 | 920 | |
| 450 | 1000 | 800 | 950 | |
| 500 | 1100 | 900 | 1100 | |
| 600 | 1300 | 990 | 1200 | |
| 700 | 1400 | 1120 | 1550 | |
| 800 | 1500 | 1300 | 1700 | |
DHH44HX高压微阻缓闭式止回阀安装示意图
