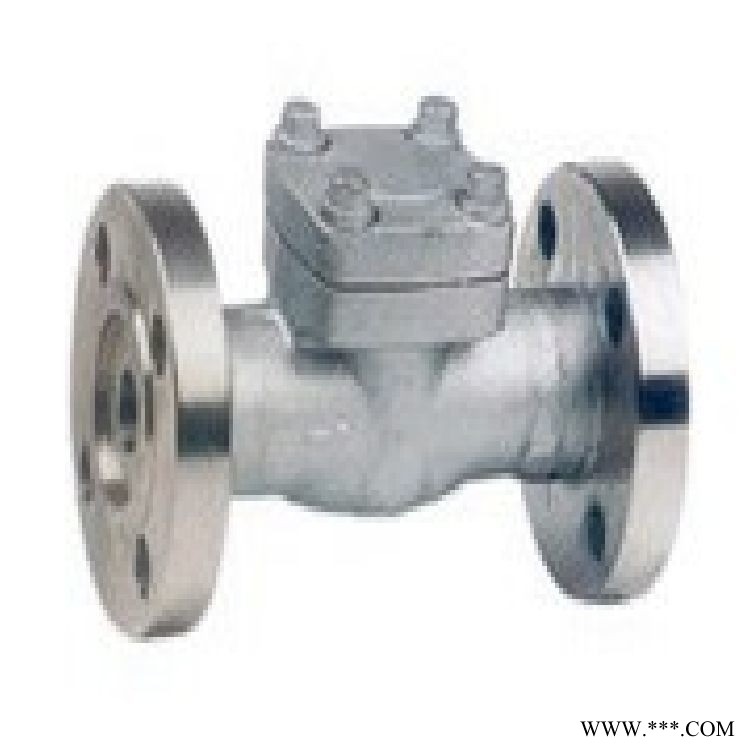

H41Y锻钢法兰升降式止回阀|目前最新的【供应专区】

诚信档案

上海奇众阀门制造有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码上海奇众阀门制造有限公司

查询企业： 企业征信查询

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

上海奇众阀门制造有限公司

联系人：石幼冬经理(先生)

联系手机：

联系固话：

联系地址：上海市市辖区金园一路1359号

【友情提示】：来电请说明在51泵阀网看到我们的，谢谢！

商品信息

基本参数

品牌：	奇众
所在地：	北京
起订：	≥1 件
供货总量：	999 件
有效期至：	长期有效

详细说明

品牌 :	奇众	型号 :	H41Y
材质 :	碳钢	连接形式 :	法兰
工作温度 :	常温	介质温度 :	常温
公称压力 :	常压	产品别名 :	锻钢止回阀

锻钢法兰升降式止回阀设计结构和特征 H41Y锻钢法兰升降式止回阀符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。锻钢法兰升降式止回阀采用以下结构☆全径或缩径
☆结构长度按ANSI B16.10
☆法兰尺寸按ANSI B16.5
☆压力自紧式阀盖
☆明杆支架型（OS&Y）
☆自定心压板压套式
☆整体上密封座
☆整体阀体法兰
☆对焊接端符合ASME B16.25
☆阀体阀盖连接形式
☆螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖锻钢法兰升降式止回阀150Lb-600Lb

锻钢法兰升降式止回阀标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	铭牌	TB
3	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
4	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨		316夹PTFE
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
适用介质		水、蒸汽、油品等	水、蒸气、油品等	、等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；锻钢法兰升降式止回阀尺寸（mm)和重量（Kg）

NPS			¹/2	³/4	1	1¹/4	1¹/2	2
L(RTJ) L1(BW)	150		108	117	127	140	165	203
	300		152	178	203	216	229	267
	600		165	190	216	229	241	292
H	150,300		61	61	79	95	103	118
H	600		61	79	95	103	118	135
重量	150	RTJ	2.56	3.37	4.37	8.17	8.94	12.64
	150	BW	1.70	1.90	2.10	5.12	5.50	7.89
	300	RTJ	2.73	3.65	4.74	8.77	9.60	13.70
	300	BW	1.90	2.10	3.00	5.12	6.60	7.85
	600	RTJ	3.00	4.00	5.83	9.47	10.10	15.6
	600	BW	2.00	3.12	4.25	7.25	8.56	13.60

锻钢法兰升降式止回阀900Lb-1500Lb

锻钢法兰升降式止回阀标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	铭牌	TB
3	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
4	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨 316夹PTFE
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
适用介质		水、蒸汽、油品等	水、蒸气、油品等	、等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C
