| 品牌 : | 奇众 | 型号 : | H42H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 立式止回阀 |

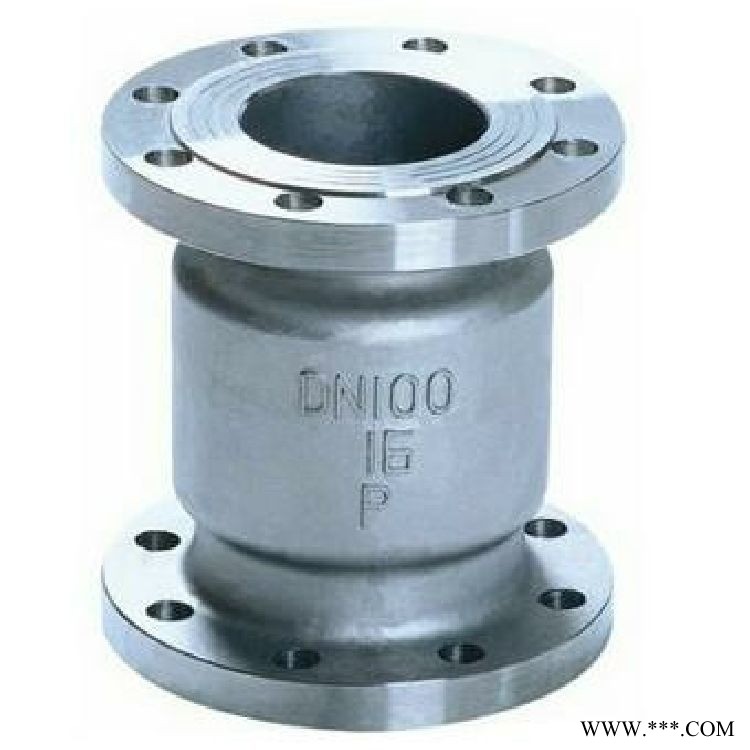

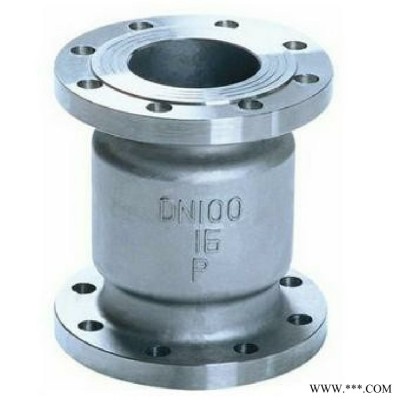

法兰立式止回阀产品简介：
法兰立式止回阀一般就安装在垂直管路。安装箭头标向上，使用介质从下往上冲开阀瓣，介质流通。当介质停止时，阀瓣靠自身重量落下使得阀门关闭，也可通过回流介质阀瓣向下关闭。
法兰立式止回阀工作原理：
法兰立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
法兰立式止回阀产品特点：
1、产品设计制造按GB12236设计标准，结构合理，密封可靠，外形美观。
2、阀瓣、阀座的密封面采用司太立（stellite）钴基硬金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
3、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
4、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
5、阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
6、销轴与阀瓣连接采用内装式的销轴结构，减小外泄漏点，使用更可靠。
法兰立式止回阀产品尺寸：
☆1.6MPa主要连接尺寸及重量尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | mm | 105 | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
D | mm | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
重量 | kg | - | - | - | - | - | 7.9 | 11 | 12 | 19.5 | 36 | 47 | 65 |
尺寸 | DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | mm | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
D | mm | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 275 | 300 | 360 |
重量 | kg | - | - | - | - | 7.9 | 11 | 12 | 20 | 38 | 48 | 70 |
尺寸 | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | mm | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
D | mm | 160 | 180 | 195 | 230 | 270 | 300 | 375 |
重量 | kg | 7.9 | 11 | 12 | 20 | 38 | 48 | 72 |
