| 品牌 : | 奇众 | 型号 : | H42N |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 立式止回阀 |

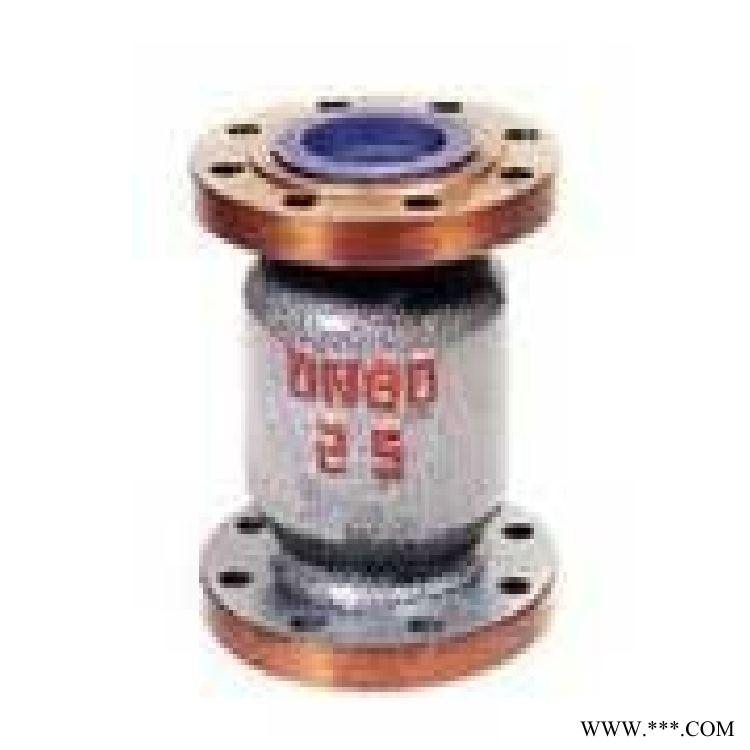

燃气立式止回阀产品简介：
燃气立式止回阀适用于垂直管路上，防止燃气倒流的一种装置，它是利用流体压差和自身的重量实现升降来开闭阀门。
燃气立式止回阀工作原理：
燃气立式止回阀阀瓣采用单阀瓣设计，沿着中心定位作升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快。密封面采用弹性尼龙材料，提高了密封性能，避免因介质压力的冲击而所产生的静电火花。适用燃气管道接通和截断管路介质的启闭装置。
燃气立式止回阀产品特点：
1、阀门为全封闭结构，无动密封，永不外泄。
2、阻力小，利用流体压差和自身的重量实现升降。
3、采用了聚四氟或尼龙塑料为密封面的材料，提高了密封性能。
燃气立式止回阀主要设计参数:
设计、制造：GB/T12235-89法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN32~DN200mm
公称压力：PN1.6、2.5、4.0MP。燃气立式止回阀主要性能参数:
公称压力 | 壳体试验 | 密封试验 | 适用介质 | 适宜温度 |
1.6 | 2.4 | 1.76 | 化气、等
| -40~+80℃ |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |
阀体、阀盖 | 阀瓣 | 密封面 |
WCB | 碳钢 | 不锈钢和尼龙1010 |
公称通径 DN(mm) | H41N-25型主要尺寸（mm） | 重量(kg) | ||||||
L | D | D1 | D2 | b | Z-фd | |||
32 | 110 | 135 | 100 | 78 | 18 | 4-18 | - | |
40 | 120 | 145 | 110 | 85 | 18 | 4-18 | - | |
50 | 140 | 160 | 125 | 100 | 20 | 4-18 | 7.7 | |
65 | 160 | 180 | 145 | 120 | 22 | 8-18 | 10.8 | |
80 | 185 | 195 | 160 | 135 | 22 | 8-18 | 11.9 | |
100 | 210 | 230 | 190 | 160 | 24 | 8-23 | 19.1 | |
125 | 275 | 270 | 220 | 188 | 28 | 8-25 | - | |
150 | 300 | 300 | 250 | 218 | 30 | 8-25 | 46.4 | |
200 | PN1.6 | 380 | 360 | 310 | 278 | 34 | 12-25 | 63.5 |
PN4.0 | 380 | 375 | 320 | 282 | 38 | 12-30 | - | |
