| 品牌 : | 奇众 | 型号 : | H41N |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 升降式止回阀 |

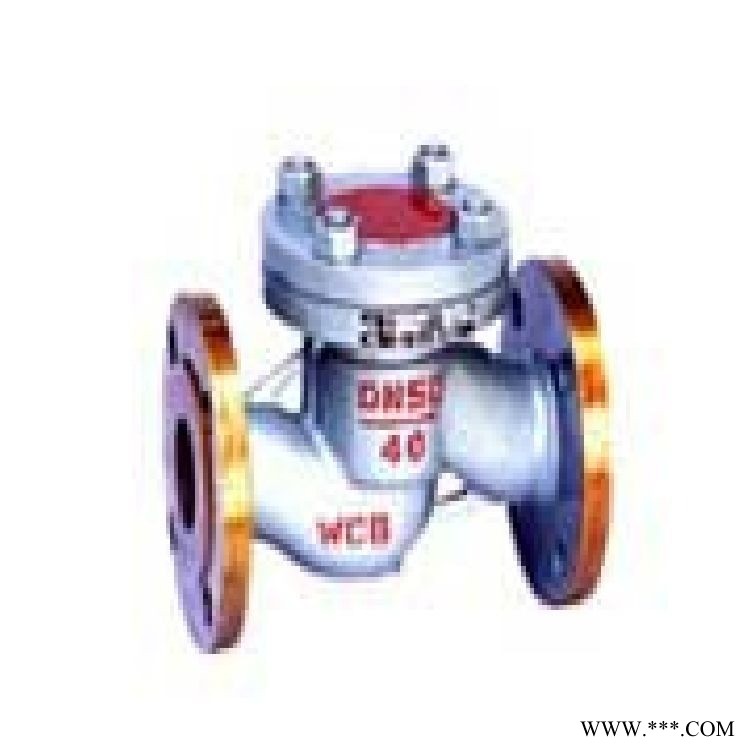

升降式燃气止回阀产品简介：
燃气升降式止回阀阀瓣利用流体压差和自身的重量实现升降，适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备，适用于化、、煤气等介质的管路上，作单向流动装置。
升降式燃气止回阀工作原理：
燃气升降式止回阀启闭件靠介质流动和力量自行开启或关闭，采用了聚四氟或尼龙塑料为密封面的材料，利用聚四氟或尼龙塑料在介质压力作用下产生的微量变形，提高了密封性能，减缓介质压力的冲击，防止静电而产生了火花，保护阀门及管道，适用燃气管道控制接通和裁断管路介质的启闭装置，阻止介质逆流。其作用是防止、燃气、煤气、化管路中的介质倒流。
升降式燃气止回阀产品特点：
1、采用了聚四氟或尼龙塑料为密封面的材料，提高了密封性能。
2、阻力小，利用流体压差和自身的重量实现升降。
3、阀门为全封闭结构，无动密封，永不外泄。
升降式燃气止回阀主要性能参数:
公称压力 | 试验压力 | 适用介质 | 适宜温度 | |
壳体 | 密封 | |||
2.5 | 3.75 | 2.75 | 化 | -40~+80℃ |
4.0 | 6.0 | 4.4 | ||
升降式燃气止回阀主要零件材料:
零件名称 | 阀体、阀盖 | 密封面与阀瓣 |
材料 | 碳钢 | 不锈钢和尼龙 |
升降式燃气止回阀主要尺寸及重量:
公称通径 DN(mm) | H44N-16/25/40型主要尺寸（mm） | 重量 | ||||||||
L | D | D1 | D2 | b | f | Z-фd | H | D3 | ||
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 120 | 92 | 10 |
32 | 190 | 135 | 100 | 78 | 18 | 3 | 4-18 | 135 | 120 | 12 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 145 | 135 | 15 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 155 | 150 | 20 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 185 | 200 | 36 |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 210 | 270 | 55 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 245 | 310 | 70 |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 276 | 375 | 105 |
200 | 600 | 360 | 320 | 280 | 32 | 3 | 12-25 | 330 | - | 170 |
