| 品牌 : | 奇众 | 型号 : | H76H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 旋启式止回阀 |

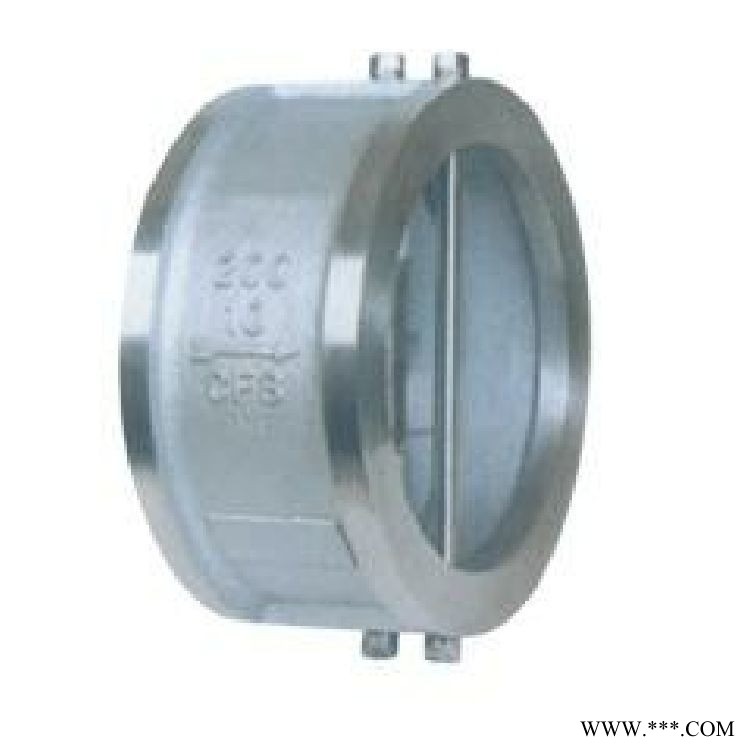

对夹双瓣旋启式止回阀产品简介：
H76H对夹双瓣旋启式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点。
对夹双瓣旋启式止回阀工作原理：
H76H对夹双瓣旋启式止回阀的双阀瓣结构采用弹簧负荷阀瓣，悬挂在中心垂直的销轴上。阀门开启时，流体作用的合力在阀瓣密封表面中心处，而起着反作用的弹簧支架力的作用点位于阀瓣面中心的位置，使得阀瓣根部首先开启。
这就避免了旧型常规阀门在阀瓣开启时所出现的密封表面磨损现象，了部件的磨损，增加了阀门密封的持久性。当流速减缓，在扭转弹簧反作用力的作用下，使得阀瓣逐渐向阀座靠近，阀门进入了慢关闭阶段。但流通倒流时，在倒流流体对阀瓣的作用力和扭转弹簧反作用力的共同作用下，阀瓣的关闭相应地随之加大，进入快速关闭阶段。
这有效地较小水锤现象的影响，降低水击的危害。在关闭时，弹簧力作用点的作用使得阀瓣顶端首先关闭。这防止了阀瓣根部出现咬模现象，使得阀门密封面能够有较长的使用寿命。
对夹双瓣旋启式止回阀产品特点：
★对夹双瓣止回阀结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8;
☆体积小，重量轻，其重量只有传统法兰止回阀的1/4~1/20;
◆对夹双瓣蝶形止回阀阀瓣关闭快速，水锤压力小；
◇水平管道和垂直管道都可以使用，安装方便；
★对夹双瓣蝶形止回阀流到通畅，流体阻力小；
☆动作灵敏，密封性能好；
◆对夹双瓣蝶形止回阀阀瓣行程短，冲击力小；
◎整体结构简单紧凑，造型美观；
☆使用寿命长，可靠性高。
对夹双瓣旋启式止回阀对比：
结构形式 | H76型对夹双瓣旋启式止回阀 | H44型法兰单瓣旋启式止回阀 |
水锤压力 | 小．阀瓣行程短、且有弹簧辅助关闭、关阀速度快 | 很大，阀瓣行程，需要较长的关闭时间 |
H76型的水锤压力只有H44型的1/2—1/5 | ||
尺寸和重量 | 结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利，并能大量节约材料、降低造价 | 结构长度很长，体积笨大．重量很重 |
H76型的结构长度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10 | ||
流体阻力 | 小，流体阻力系数为2.6～0.7，随着阀门口径的增大，流体组力系数减小 | ?小，流体阻力系数为1.3～3，但在低压工况下，阀瓣不能完且开启，流体阻力大。流体阻力随着阀门口径的增大而增大 |
安装 | 可水平安装或垂直安装，重量轻．不必为阀门设置支座 | 可水平安装或垂直安装．大口径阀阀重量重，需设置支座 |
开启压力 | 很小．阀瓣在很小的压差下就能完全打开 | 较大，阀瓣在较大的压差下才能完全打开 |
可靠性 | 阀门为整体结构、简单紧凑，阀门关闭时冲击力注，水锤压力小，阀门帮命长，可靠性高 | 阀门关时的巨大冲击力及水锤压力容易损坏阀门 |
