| 品牌 : | 奇众 | 型号 : | H61Y |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 高温止回阀 |

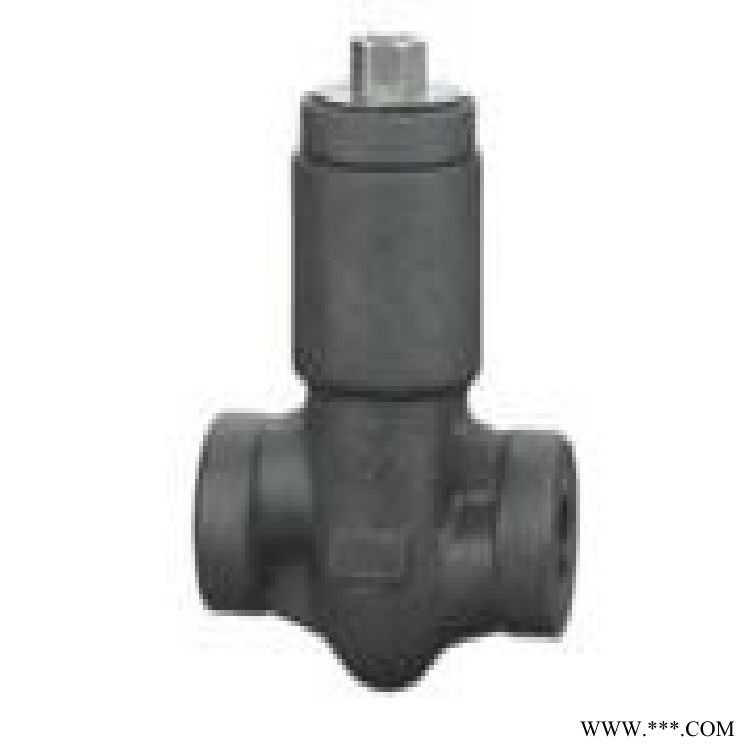

高温高压锻钢止回阀产品简介：
内螺纹锻钢止回阀、焊接式锻钢止回阀适用于公称压力PN16~PN420、800LB-2500LB，公称尺寸DN15~50、使用温度-29℃～550℃的管道防止介质倒流。内螺纹高温高压止回阀有螺栓连接阀盖的和自密封结构，端部连接形式为焊接，用于石油、石化及相关工业用的管道。
高温高压锻钢止回阀工作原理：
当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。
高温高压锻钢止回阀产品特点：
1、阀瓣作升降运动，连通管使上腔与阀门出口连通，阀瓣升起与回落时，减少冲击和振动，并使瓣达到全行程。
2、阀体为Y型，阻力小，导向筋上堆焊硬金，导向套为不锈钢材料，阀盖运作灵活。
3、采用压力自紧式密封密封可靠。
4、阀瓣与阀座密封面均采用钴基金堆焊而成硬度高、抗腐蚀、抗擦伤、经久耐用。
高温高压锻钢止回阀标准材质明细表
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 升降式 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 垫片 | 316夹 柔性石墨 | 316夹PTFE | ||
| 4 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 5 | 铭牌 | SS | |||
| 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) |
| 7 | 球 | A182 F420/STL | A182 F304 | A182 F304 | A182 F304 |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 、等 | ||
| 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
高温高压锻钢止回阀尺寸（mm)和重量（Kg）
| NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / |
| 全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
| 重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
| 焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |
