| 品牌 : | 奇众 | 型号 : | H72Y |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 高压止回阀 |

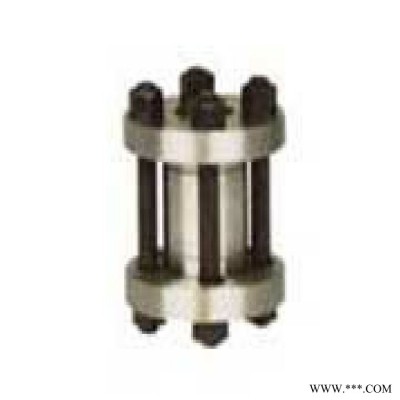

螺栓对夹式高压止回阀主要性能规范：
型号 | 公称压力 | 试验压力p（MPa） | 工作压力 | 工作温度 | 工作介质 | |
壳体 | 密封 | |||||
H72Y-160 | 16 | 24 | 16 | 16 | ≤200 | 氮、氢、铜按、气、碱 |
H72Y-320 | 32 | 48 | 32 | 32 | ||
H72W-220R | 22 | 33 | 22 | 22 | 尿素 | |
H72W-320R | 32 | 48 | 32 | 32 | ||
螺栓对夹式高压止回阀主要零件材料
零件名称 | 阀座、阀瓣 | 阀盖 | 阀体 | O形圈 |
H72Y-160 H72Y-320 | 铬钢 | 碳钢 | 铬钢 | 氟26-41橡胶 |
H72W-220R H72W-320R | 铬镍钼不锈 | — | ||
螺栓对夹式高压止回阀主要尺寸及重量：
公称通径 | 尺寸（mm) | 重量 | |||||
D | D1 | d | M | L | L1 | ||
10 | 95 | 42 | 10 | M24 | 60 | 155 | 3.4 |
15 | 95 | 42 | 12 | M24 | 60 | 158 | 4.1 |
25 | 105 | 50 | 15 | M33 | 65 | 163 | 6.9 |
32 | 115 | 62 | 25 | M42 | 80 | 180 | 8.0 |
40 | 165 | 88 | 32 | M52 | 90 | 230 | 15 |
50 | 165 | 88 | 39 | M64 | 115 | 265 | 27 |
365 | 200 | 116 | 53 | M80 | 140 | 315 | 49 |
80 | 225 | 138 | 60 | M100 | 160 | 360 | 88 |
100 | 260 | 160 | 76 | M125 | 180 | 420 | 91 |
125 | 300 | 195 | 90 | M155 | 200 | 460 | 115 |
150 | 330 | 212 | 120 | M175 | 220 | 500 | 145 |
200 | 400 | 250 | 176 | M215 | 240 | 570 | 160 |
公称通径 | 尺寸（mm） | 重量 | |||||
D | D1 | d | M | L | L1 | ||
10 | 95 | 42 | 10 | M24 | 60 | 155 | 3.4 |
15 | 105 | 50 | 12 | M33 | 65 | 158 | 4.5 |
25 | 115 | 62 | 23 | M42 | 80 | 180 | 7.3 |
32 | 135 | 70 | 29 | M48 | 90 | 200 | 8.7 |
40 | 165 | 88 | 34 | M52 | 115 | 255 | 17 |
50 | 200 | 116 | 53 | M80 | 140 | 300 | 30 |
65 | 225 | 138 | 60 | M100 | 160 | 345 | 56 |
80 | 260 | 160 | 68 | M125 | 180 | 410 | 92 |
100 | 300 | 195 | 85 | M155 | 200 | 470 | 109 |
125 | 330 | 212 | 120 | M175 | 220 | 510 | 135 |
150 | 400 | 250 | 135 | M215 | 240 | 570 | 160 |
200 | 480 | 320 | 176 | M265 | 280 | 670 | 180 |
