商品信息

基本参数

品牌：	奇众
所在地：	北京
起订：	≥1 件
供货总量：	999 件
有效期至：	长期有效

详细说明

品牌 :	奇众	型号 :	H61Y
材质 :	碳钢	连接形式 :	法兰
工作温度 :	常温	介质温度 :	常温
公称压力 :	常压	产品别名 :	锻钢止回阀

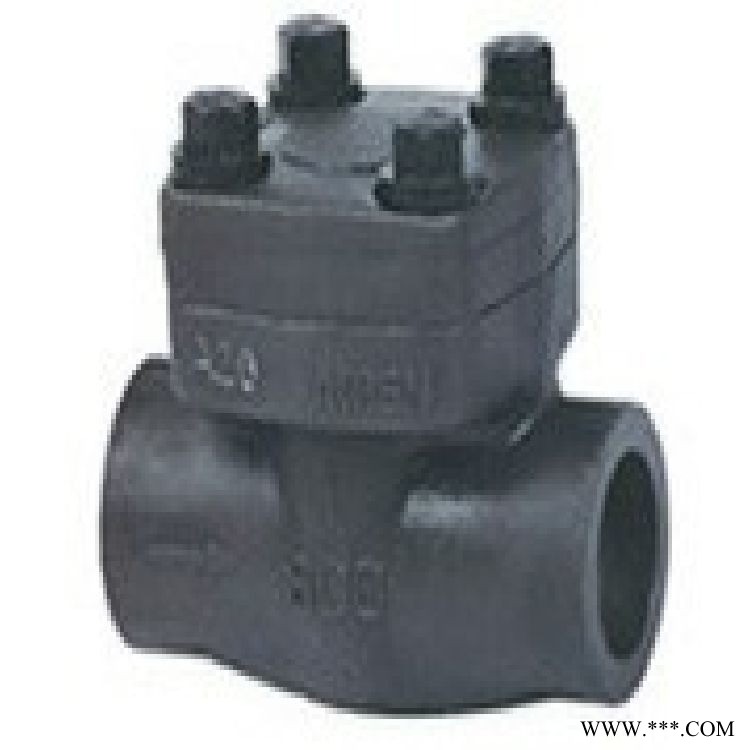

锻钢升降式止回阀概述 H61Y锻钢升降式止回阀有三种阀盖设计形式。种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。止回阀存在三种不同的设计结构，它们是升降式止回阀、球式止回阀和旋启式止回阀。锻钢升降式止回阀设计结构和特征 H61Y锻钢升降式止回阀的设计与制造符合MSSP-118和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。锻钢升降式止回阀采用以下结构☆全径或缩径
☆升降式止回阀
☆球式止回阀
☆旋启式止回阀
☆按需求内置弹簧
☆螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
☆整体式上密封座
☆承插端符合ASME B16.11
☆螺纹连接端（NPT）符合ANSI/ASME B1.20.1
☆阀瓣可变换为节流型、针型、球型锻钢升降式止回阀

锻钢升降式止回阀标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	垫片	316夹柔性石墨		316夹PTFE
4	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	铭牌	SS
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
7	球	A182 F420/STL	A182 F304	A182 F304	A182 F304
适用介质		水、蒸汽、油品等	水、蒸气、油品等	、等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；锻钢升降式止回阀尺寸（mm)和重量（Kg）

NPS	缩径	³/8	¹/2	³/4	1	1¹/4	1¹/2	2	/
NPS	全径	/	³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L		79,	79	92	111	120	152	172	200
W		61	61	65	79	95	103	118	132
重量	螺栓式	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
重量	焊接式	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9

锻钢升降式止回阀 900Lb～1500Lb

锻钢升降式止回阀标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A 105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	垫片	316夹柔性石墨		316夹PTFE
4	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	铭牌	SS
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
7	球	A182 F420	A182 F304	A182 F304	A182 F304
适用介质		水、蒸汽、油品等	水、蒸气、油品等	、等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

NPS	缩径	³/8	¹/2	³/4	1	1¹/4	1¹/2	2
NPS	全径		³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L		92	111	111	120	152	172	200	220
W		65	79	79	97	104	120	139	215
重量	螺栓式	1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
重量	焊接式	1.3	3.2	3.1	4.8	5.4	8.5	11.2	14.3

锻钢升降式止回阀锻钢旋启式止回阀 800Lb

锻钢升降式止回阀标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A 105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀盖	A276 420	A276 304	A276 F304(L)	A276 F316(L)
3	旋启式阀瓣	A276 420	A276 304	A276 F304(L)	A276 F316(L)
4	螺母	A194 2H	A194 4	A194 8	A194 8M
5	摇臂	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	圆柱销	A276 420		A182 F304	A182 F316
7	垫片	316夹柔性石墨		316夹PTFE
8	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
9	内六角螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
适用介质		水、蒸汽、油品等	水、蒸气、油品等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

锻钢升降式止回阀尺寸（mm)和重量（Kg）

NPS		³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L	800Lb	79	79	92	111	120	120	140
L	900～1500Lb	92	111	111	120	120	140	178
W	800Lb	61	61	78	84	101	120	133
W	900～1500Lb	79	79	79	97	105	120	140
重量	800Lb	1.1	1.0	1.9	3.9	4.5	7.3	10.0
重量	900～1500Lb	3.1	3.0	3.6	4.3	6.1	8.8	12.6
