| 品牌 : | 奇众 | 型号 : | H42Y |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 高压止回阀 |

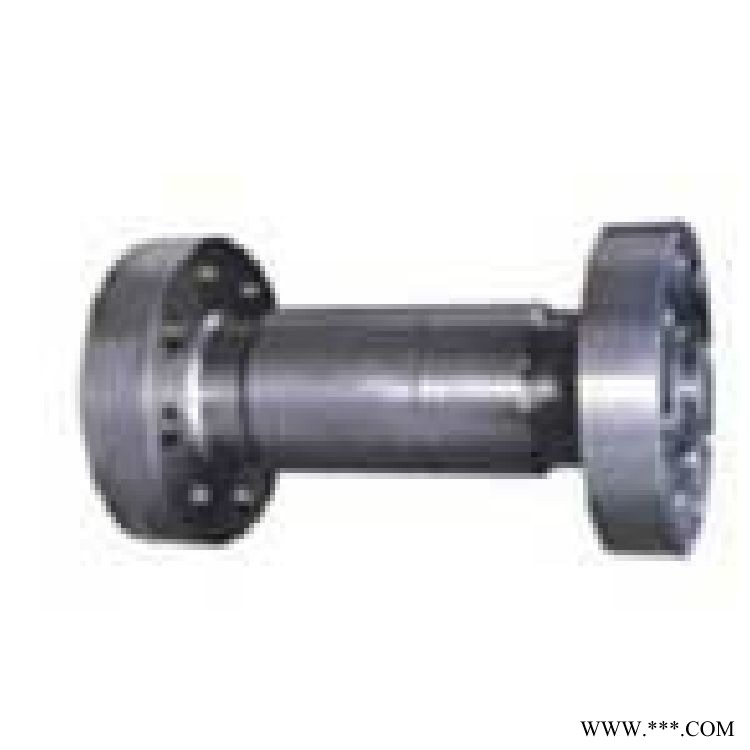

法兰式高压止回阀产品介绍：
法兰式高压止回阀采用不锈钢材料制成的高硬度阀瓣，相配合的是较高硬度的不锈钢阀座，采用面接触密封、密封性能可靠、经久耐用。阀门可安装在水平和垂直的管道上。
法兰式高压止回阀工作原理：
阀瓣通过弹簧的压缩变形来增加阀瓣的密封预紧力，使初始密封更加可靠，当进口端介质压力大于弹簧的压缩力时，阀瓣向开启方向移动，此时阀门打开，流体通过支架的导流槽流入阀后；而当进口端压力降低时，阀瓣封闭，再加上介质回流的压力，使阀瓣比压达到密封要求而形成密封。
法兰式高压止回阀设计标准：
阀门制造：GB12235-1994
阀门试验: GB/T13927-1992
公称压力（MPa） | 16.0 | 20.0 | 25.0 | 35.0 |
壳体试验压力（MPa） | 24.0 | 30.0 | 37.5 | 52.5 |
密封试验压力（MPa） | 17.6 | 22.0 | 27.5 | 38.5 |
适用介质 | 水、油品等非腐蚀性介质 | |||
适用温度 | -29℃-120℃ | |||
法兰式高压止回阀外形及连接尺寸：
公称压力（MPa） | 公称通径（mm） | 尺寸（mm） |
|
|
|
|
|
|
B | D1 | D | P | L | C | Z-d | ||
16.0 | 25 | 22 | 101.5 | 150 | 50.80 | 210 | 29 | 4-26 |
32 | 28 | 111 | 160 | 60.32 | 230 | 29 | 4-26 | |
40 | 35 | 124 | 180 | 68.28 | 260 | 32 | 4-30 | |
50 | 47 | 165 | 215 | 95.25 | 300 | 38.5 | 8-26 | |
65 | 57 | 190.5 | 245 | 107.95 | 340 | 41.5 | 8-30 | |
80 | 72 | 190.5 | 240 | 123.82 | 380 | 38.5 | 8-26 | |
100 | 92 | 235 | 295 | 149.22 | 480 | 44.5 | 8-30 | |
150 | 136 | 317.5 | 380 | 211.12 | 550 | 56 | 12-33 | |
25.0 | 25 | 22 | 101.5 | 150 | 50.80 | 210 | 29 | 4-26 |
32 | 28 | 111 | 160 | 60.32 | 230 | 29 | 4-26 | |
40 | 35 | 124 | 180 | 68.28 | 260 | 32 | 4-30 | |
50 | 47 | 165 | 215 | 95.25 | 300 | 38.5 | 8-26 | |
65 | 57 | 190.5 | 245 | 107.95 | 340 | 41.5 | 8-30 | |
80 | 72 | 203 | 270 | 123.82 | 380 | 48 | 8-33 | |
100 | 92 | 541.5 | 310 | 149.22 | 480 | 54 | 8-36 | |
150 | 136 | 317.5 | 395 | 211.12 | 550 | 83 | 12-39 |
