| 品牌 : | 奇众 | 型号 : | CVKR |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 静音止回阀 |

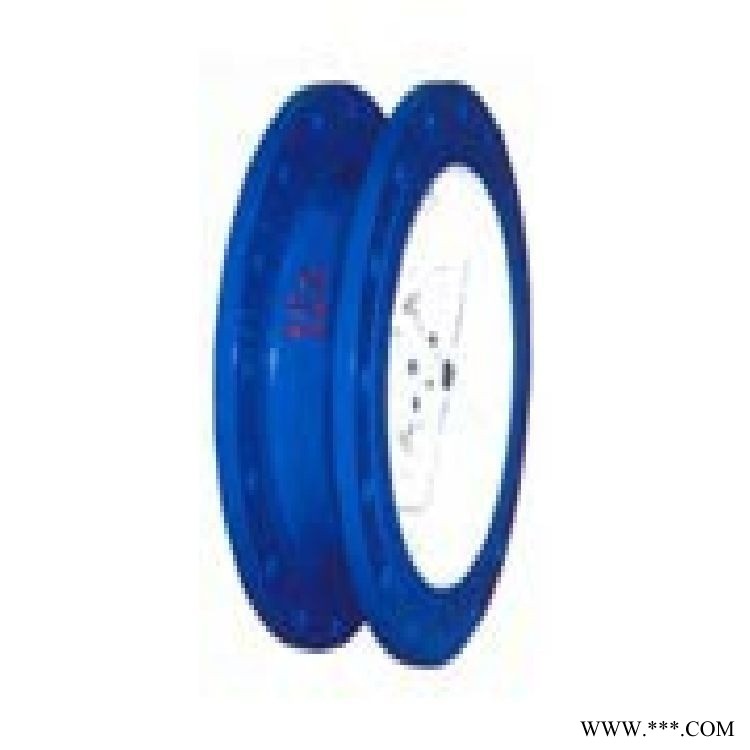

大口径静音止回阀采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证小的压力损失。静音式止目阀安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。
大口径静音止回阀主要技术参数
公称通径 | DN300-600mm |
公称压力 | 1.0/1.6/2.5MPa |
工作温度 | 0℃-80℃ |
密封试验 | 1.1倍公称压力 |
壳体试验 | 1.5倍公称压力 |
大口径静音止回阀材质说明
序号 | 零件名称 | 材质 |
1 | 阀体 | GG25 |
2 | 阀盘 | QA19-4 |
3 | 轴承 | QA19-4 |
4 | 弹簧 | SYS316 |
5 | 导流体 | GG25 |
6 | 阀座 | QA19-4 |
大口径静音止回阀主要外形尺寸(法兰钻孔按GB／Tl7241.6—1998标准)
型号 | 公称通径 | D1 | D2 | D3 | N-ΦD | L | ||||
1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | |||
CVKR-0300 | DN300 | 370 | 400 | 410 | 460 | 12-13 | 12-28 | 181 | ||
CVKR-0350 | DN350 | 429 | 460 | 470 | 520 | 16-23 | 16-28 | 184 | ||
CVKR-0400 | DN400 | 480 | 515 | 525 | 580 | 16-28 | 16-31 | 191 | ||
CVKR-0450 | DN450 | 530 | 565 | 585 | 640 | 20-28 | 20-31 | 203 | ||
CVKR-0500 | DN500 | 582 | 620 | 650 | 715 | 20-28 | 20-34 | 219 | ||
CVKR-0600 | DN600 | 682 | 725 | 770 | 810 | 840 | 20-31 | 20-37 | 222 | |
CVKR-0700 | DN700 | 794 | 840 | 840 | 895 | 910 | 24-31 | 24-37 | 280 | |
CVKR-0800 | DN800 | 901 | 950 | 950 | 1015 | 1025 | 24-34 | 24-40 | 356 | |
CVKR-0900 | DN900 | 1001 | 1050 | 1050 | 1125 | 1125 | 28-40 | 28-40 | 368 | |
CVKR-1000 | DN1000 | 1112 | 1160 | 1170 | 1230 | 1255 | 28-43 | 28-43 | 432 | |
CVKR-1200 | DN1200 |
| 1380 | 1390 | 1455 | 1485 | 32-49 | 32-49 | 524 | |
