| 品牌 : | 奇众 | 型号 : | HQ44、HQ45 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 滚球式止回阀 |

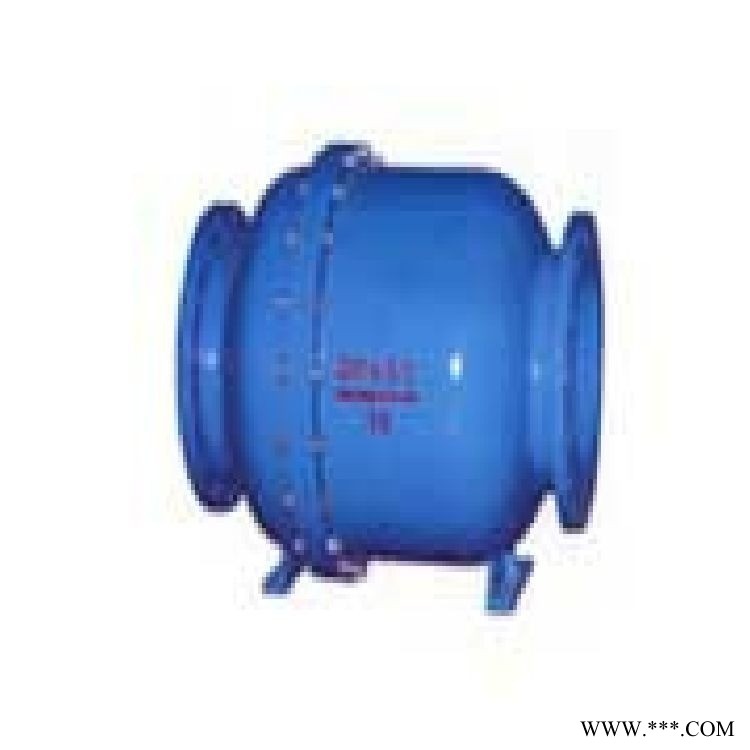

滑道滚球式止回阀产品简介： HQ44、HQ45滑道滚球式止回阀HQ44单球式止回阀和HQ45多球式止回阀。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。滑道滚球式止回阀工作原理： HQ44、HQ45滑道滚球式止回阀采用橡胶包皮滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门。密封性能好、消声式关闭、不产生水锤。阀体采用全水流通道，流量大、阻力小水龙头损失比旋启式小50%，水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵出口防止介质倒流。介质温度0～80℃，介质压力1.6Mpa。通径从DN50-DN400。滑道滚球式止回阀产品特点：1、阀体采用全水流通道，流量大、阻力小。2、密封性能好、消声式关闭、不产生水锤。3、流量大流阻损失小密封性能好消声关闭可减小水击波。4、水平或垂自安装均可，可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。5、壳体材质球墨铸铁，铝合金球芯完全包覆橡胶，大大减少了阀的成本及重量。
滑道滚球式止回阀主要技术参数
型号 | 公称压力 | 壳体试验 | 密封试验 | 阀体材料 | 球体材料 |
HQ44 45X10 | 1.0 | 1.5 | 1.1 | 铸铁 | 碳钢包胶 |
HQ44 45X16 | 1.6 | 2.4 | 1.76 |
滑道滚球式止回阀主要外形尺寸
HQ44X-10 16外尺寸(单球式) | |||||||||||
公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 600 | 700 | 800 | 900 | 1000 |
L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1350 | 1450 | 1650 | 1900 | 2100 |
H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 1155 | 1260 | 1350 | 1660 | 1700 |
连接尺寸 | 法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准 | ||||||||||
