| 加工定制 : | 否 | 品牌 : | 凝动科技 |
| 型号 : | H71Y-DN50 | 材质 : | 不锈钢 |
| 连接形式 : | 法兰 | 公称通径 : | H71Y-DN50 |
| 密封形式 : | 软密封型 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 流动方向 : | 换向 |
| 用途 : | 流量控制 |
* 是否提供加工定制： 是 * 品牌： 长沙中工* 型号： H71Y20-150* 材质： 不锈钢* 连接形式： 对夹式 种类：VRVR静音式 结构形式： 升降式 公称通径： DN20-150mm 适用介质： 各种高腐蚀化学介质 形态： 柱塞式 压力环境： 高压 标准： 国标 流动方向：单向 驱动方式： 水力控制 工作温度： 高温 类型(通道位置)： 直通式
一．概述

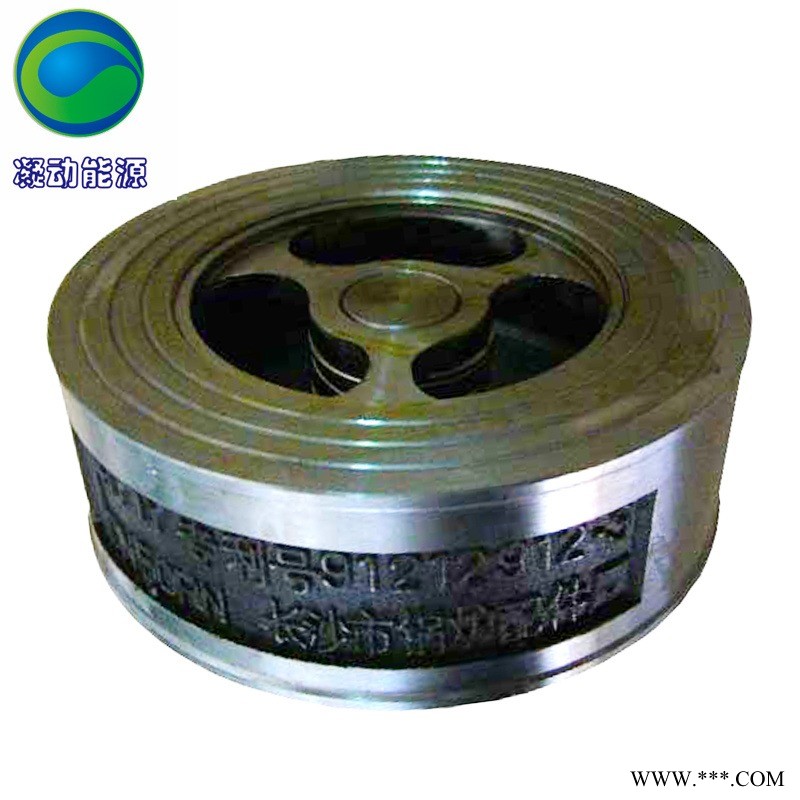

本实用新型专利产品所有零件均采用耐腐蚀不锈钢材料，可在任何位置管路上安装使用，以防止介质逆流，锅炉给水系统止回。其连接方式是利用原有管道两法兰对夹，即可以投入运行。该产品各项技术指标均优于目前市场上任何一种止回阀，密封非常可靠，开启灵敏，并且开启压力低，阀瓣开启均匀，无偏斜现象。其带艺术性的外观设计，使其漂亮美观，精工细琢，又显其。其应用范围非常广泛，凡水；汽；油；酸；碱；氢；氨，特别消防管道均可以使用。由于其结构新颖独特，性能优异，本产品获国家专利，专利号为：91212912.3。本产品执行标准：JB/T8937-1999《对夹式止回阀》 ，本产品已取得国家颁发的特种设备制造许可证，编号：TS2743006-2010 。
二．技术参数
工作压力：2.5~4.0MPa
检验压力：3.125~5.0MPa
介质高温度：〈300 度
三．规格及安装尺寸见下表
型号 | 公称通径 | 安装尺寸(mm) | 材料 | ||
D1 | D | L | |||
H71Y-20 | DN20 | ?61 | ? 58 | 35 | 1Cr18Ni9Ti 或 2Cr13 |
H71Y-25 | DN25 | ? 70 | ? 65 | 35 | |
H71Y-32 | DN32 | ? 81.1 | ? 78 | 35 | |
H71Y-40 | DN40 | ? 91.1 | ? 86 | 35 | |
H71Y-50 | DN50 | ? 107 | ? 100 | 37 | |
H71Y-65 | DN65 | ? 127 | ? 120 | 78 | |
H71Y-80 | DN80 | ? 142 | ? 137 | 88 | |
H71Y-100 | DN100 | ? 169 | ? 160 | 100 | |
H71Y-125 | DN125 | ? 197 | ? 188 | 120 | |
H71Y-150 | DN150 | ? 228 | ? 218 | 150 | |
※本型号：按国家标准《阀门型号编制方法》编制。
四。安装示意图如下：
五．安装注意事项：
安装时原有两法兰面须平行，管道内不应有杂质流入止回阀内。 紧固螺栓时尽量使各螺栓受力均匀。 运行中，如有水垢及杂质时必须清洗，否则由于污垢致使阀瓣不能良好盖住阀座，出现渗漏现象。 本产品来禁撞击。
六．订货须知
本公司热情为用户服务，来人；来函；来电均可，托运，如产品有质量问题，本公司负责解决，免您后顾之忧。提醒用户注意：请认准本公司生产的“中工牌”以防。
