| 品牌 : | 上海网野 | 型号 : | J41H-16P |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | 100 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
波纹管截止阀结构特点
1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计（波纹管+填料）,保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
4、双层波纹管、维修方便波纹管密封阀杆、双重密封 位置指示、无升降手轮
设计标准: GB12235
结构长度: GB12221
连接法兰: GB9113、JB/T79、HG20596
试验和检验: JB/T 9092、GB/T13927
波纹管截止阀应用:
适用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等行业.
适用介质:高温导热油、蒸汽、冷热水、氯气等相关液体、气体。

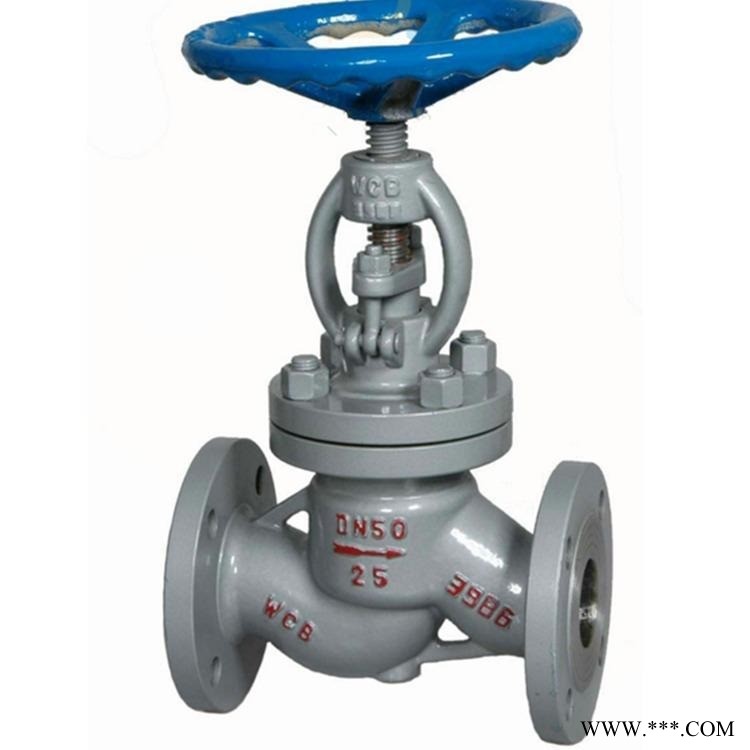

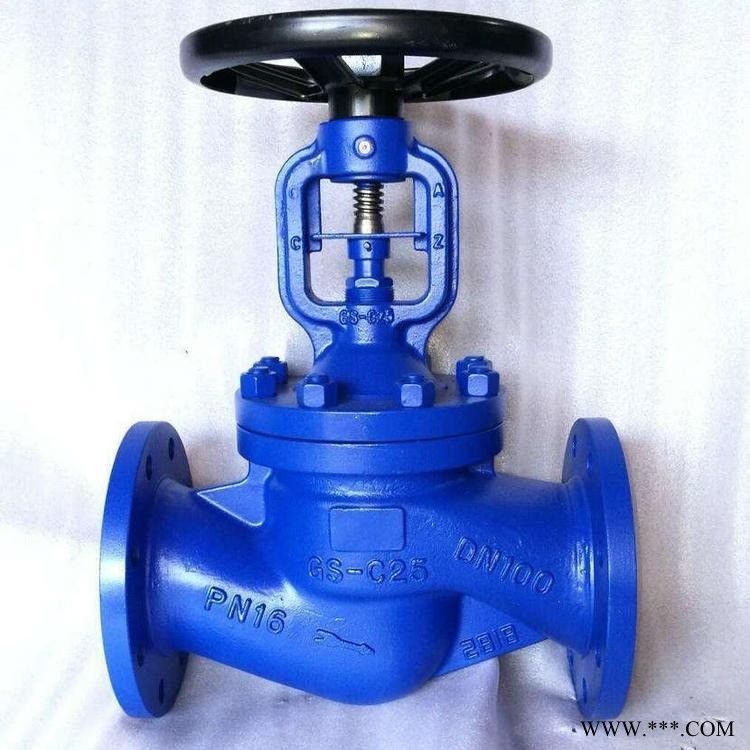

实物图片
制造标准
| 设计标准 | GB12235 |
| 结构长度 | GB12221 |
| 连接法兰 | GB9113、JB/T79、HG20596 |
| 试验和检验 | JB/T9092、GB/T13927 |
压力试验
| 压力检验（表） | |||
| 公称压力 | 1.6Mpa | 2.5Mpa | 4.0Mpa |
| 密封试验 | 1.8MPa | 2.8MPa | 4.4MPa |
| 壳体强度 | 2.4MPa | 3.6MPa | 6.0MPa |
| 适用温度 | 425℃ | ||
产品特点
| 双层波纹管 | 维修方便 |
| 波纹管密封阀杆 | 双重密封 |
| 位置指示 | 无升降手轮 |
产品用途
| 工业 | 电站 |
| 废气净化厂 | |
| 真空装置 | 氨 |
| 热水 | 冷冻系统 |
| 加热设备 | 蒸汽系统 |
主要零部件材质
| 序号 | 名称 | 材质 |
| 1 | 阀体 | WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
| 2 | 阀瓣 | 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
| 3 | 轴销 | 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
| 4 | 阀杆 | 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
| 5 | 波纹管组件 | 1Cr18Ni9Ti、304、316、304L、316L |
| 6 | 垫片 | 柔性石墨+不锈钢、PTFE |
| 7 | 阀盖 | WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
| 8 | 双头螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV |
| 9 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV |
| 10 | 填料 | 柔性石墨 |
| 11 | 填料压盖 | WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
| 12 | 阀杆螺母 | 铜合金 |
| 13 | 手轮 | WCB、QT400-18 |
波纹管截止阀,WJ41波纹管截止阀参数尺寸图:
