商品信息

基本参数

品牌：	奇众
所在地：	北京
起订：	≥1 件
供货总量：	999 件
有效期至：	长期有效

详细说明

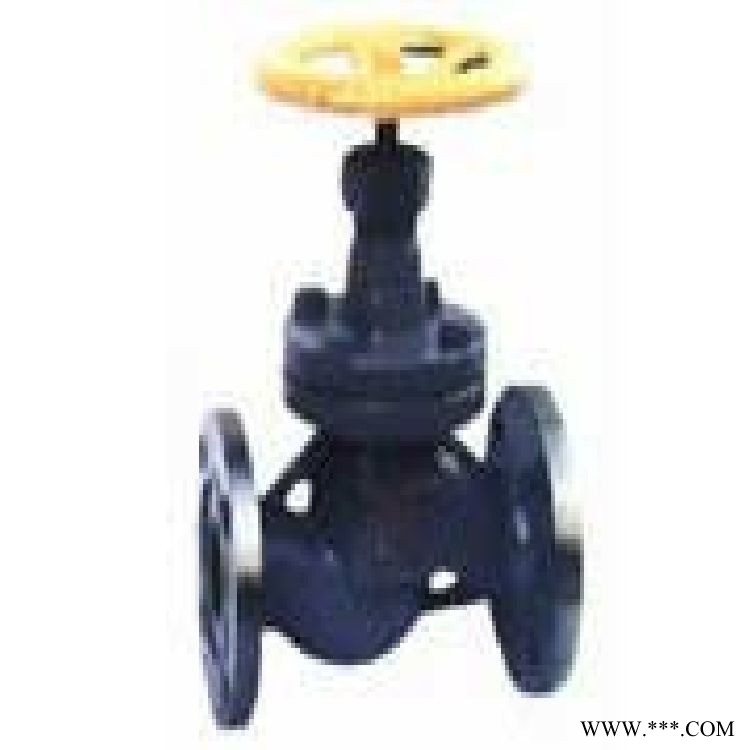

品牌 :	奇众	型号 :	J41B
材质 :	碳钢	连接形式 :	法兰
工作温度 :	常温	介质温度 :	常温
公称压力 :	常压	产品别名 :	法兰截止阀

用截止阀产品简介：用截止阀采用耐低温优质碳钢或不锈钢为阀体，不锈钢镀铬阀轴，巴氏合金密封，体积轻，阻力小，安装方便，可广泛应用于水电站、食品、化工、水产等冷冻冷藏系统。用截止阀工作原理：用截止阀的密封面采用巴氏合金、四氟、尼龙等。使用寿命长。是安装在制冷系统的设备或管路上，用以接通和切断制冷工质流动的通道，在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。适于温度-40~+150摄氏度的、介质的管路及化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、化气等单位使用。用截止阀产品特点：1、中通法兰为方形结构，阀杆采用间杆连接。2、密封面采用巴氏合金，密封性能好，使用寿命长。3、阀体密封面部位采用球凸状，与阀脚以线吻合密封。用截止阀主要性能规范：适用介质：、气、、氮、氢适用温度： -40-150℃试验压力：

公称压力 PN(MPa)	试验压力 (MPa)
公称压力 PN(MPa)	壳体强度试验	密封试验
1.6	2.4	1.76
2.5	3.75	2.75

用截止阀主要零件材料：

产品类型	零件名称
产品类型	阀体、阀盖	阀杆	填料	密封面	垫片	紧固件
J41B-16/25C	铸钢	碳钢	聚四氟	巴氐合金	橡胶板	优质碳钢
J41B-16/25Q	球墨铸铁	碳钢	聚四氟	巴氏合金	橡胶板	优质碳钢
J41B-16/25K	可锻铸铁	碳钢	聚四氟	巴氏合金	橡胶板	优质碳钢

用截止阀主要尺寸表：

公称通径 DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f2	z-d	H	DO
J41B-16C J41B-16Q J41B-16K
10	130	90	60	40	35	14	2	4	4-14	196	120
15	130	95	65	45	40	14	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	140
25	160	115	85	65	58	16	2	4	4-14	204	160
32	180	135	100	78	66	18	2	4	4-18	208	160
40	200	145	110	85	76	18	3	4	4-18	248	200
50	230	160	125	100	88	20	3	4	4-18	248	200
65	290	180	145	125	110	22	3	4	4-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	215	180	155	150	24	3	4.5	8-18	371	280
125	400	245	210	185	176	26	3	4.5	8-18	400	320
150	480	280	240	210	204	26	3	4.5	8-23	432	320
200	600	335	295	265	260	30	3	4.5	12-23	654	400
250	650	405	335	320	313	32	3	4.5	12-25	745	500
300	700	460	410	375	364	34	3	4.5	12-25	852	600
J41B-25C J41B-25Q J41B-25K
10	130	90	60	40	35	16	2	4	4-14	196	120
15	130	95	65	45	40	16	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	120
25	160	115	85	65	58	18	2	d	4-14	201	120
32	180	135	100	78	66	18	2	4	4-18	208	120
40	200	145	110	85	76	20	2	d	4-18	248	160
50	230	160	125	100	88	20	3	4	4-18	248	160
65	290	180	145	125	110	22	3	4	8-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	230	190	160	150	24	3	4.5	8-23	371	280
125	400	270	220	188	176	30	3	4.5	8-25	400	320
150	480	300	250	218	204	30	3	4.5	8-25	432	320
200	600	360	310	278	260	34	3	4.5	12-30	654	400
250	650	425	370	332	313	42	3	4.5	12-34	745	500
300	750	485	430	390	364	46	3	4.5	12-34	852	600
