| 品牌 : | 温州弘凌 | 型号 : | J941H-16/25/64/ |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | 200 | 适用介质 : | 蒸汽 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 电子 |
| 零部件及配件 : | 阀体 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 二通式 |

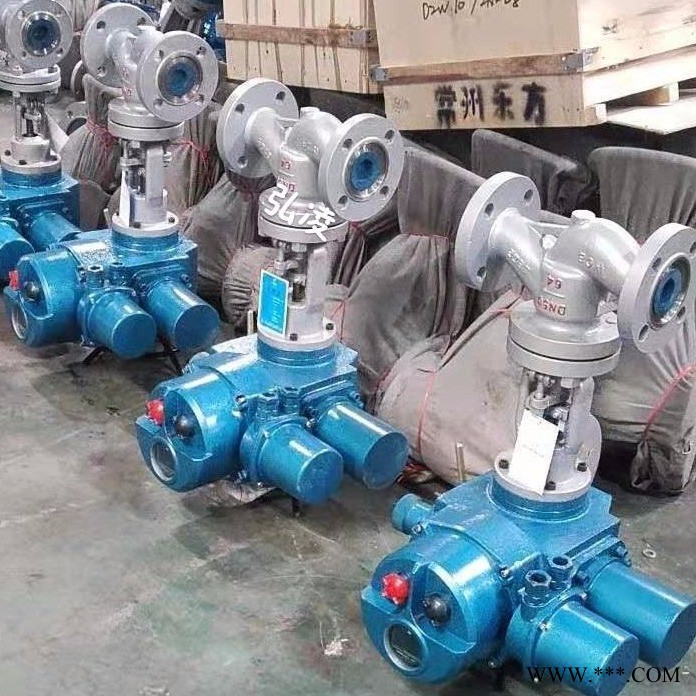

J941H法兰式电动截止阀 智能调节阀 电压380V
电动截止阀安装在水、汽管道上，作启闭装置用。必须处于全开或全关位置,不能作调节阀使用。阀门开关靠电动装置驱动。
电动截止阀结构简述：
1. 采用中法兰螺栓连接，支管两端为法兰连接。
2. 阀座、阀瓣密封面均采用铁基铬镍不锈钢堆焊 而成，耐磨、抗擦伤性好。
3. 阀杆表面经抗蚀性氮化处理。
4. 该阀门由截止阀和电动装置两部分组成。
5. 阀门的开启和关闭由电动装置来控制，电动装 置分别配有阀门专用电机，减速箱、转矩控制 机构、行程控制机构、现场操作机构，手、机 切换机构。可就地操作和远距离操作。
电动截止阀安装说明：
1. 电动截止阀必须垂直安装，阀杆向上。
2. 电动装置安装在环境温度-20℃～+40℃，相对湿度≤80%无腐蚀性、爆炸性气体的环境中。
J941H法兰式电动截止阀 智能调节阀 电压380V
主要尺寸：
| 1.6MPa | DN | L | D | D1 | b | n-Φd | 电装型号 | L1 | H | D0 |
| 凸面法兰 RF J941H J941Y J941W J941F J941N 16C 16P 16R 16I | 50 | 230 | 160 | 125 | 16 | 4-Φ18 | DZW10 | 590 | 645 | 365 |
| 65 | 290 | 180 | 145 | 18 | 4-Φ18 | DZW10 | 590 | 690 | 365 | |
| 80 | 310 | 195 | 160 | 20 | 8-Φ18 | DZW20 | 590 | 715 | 365 | |
| 100 | 350 | 215 | 180 | 20 | 8-Φ18 | DZW20 | 590 | 770 | 365 | |
| 125 | 400 | 245 | 210 | 22 | 8-Φ18 | DZW30 | 590 | 780 | 365 | |
| 150 | 480 | 280 | 240 | 24 | 8-Φ23 | DZW45 | 590 | 875 | 365 | |
| 200 | 600 | 335 | 295 | 26 | 12-Φ23 | DZW60 | 810 | 967 | 470 | |
| 250 | 650 | 405 | 335 | 30 | 12-Φ25 | DZW90 | 810 | 1153 | 470 | |
| 300 | 750 | 460 | 410 | 30 | 12-Φ25 | DZW120 | 830 | 1292 | 550 | |
| 2.5MPa | 50 | 230 | 160 | 125 | 20 | 4-Φ18 | DZW10 | 590 | 645 | 365 |
| 凸面法兰 RF J941H J941Y J941W 25 25P 25R 25I | 65 | 290 | 180 | 145 | 22 | 8-Φ18 | DZW10 | 290 | 690 | 365 |
| 80 | 310 | 195 | 160 | 22 | 8-Φ18 | DZW20 | 590 | 715 | 365 | |
| 100 | 350 | 230 | 190 | 24 | 8-Φ23 | DZW20 | 590 | 770 | 365 | |
| 125 | 400 | 270 | 220 | 28 | 8-Φ25 | DZW30 | 590 | 780 | 365 | |
| 150 | 480 | 300 | 250 | 30 | 8-Φ25 | DZW45 | 810 | 875 | 470 | |
| 200 | 600 | 360 | 310 | 34 | 12-Φ25 | DZW60 | 810 | 967 | 470 | |
| 250 | 650 | 425 | 370 | 36 | 12-Φ30 | DZW90 | 830 | 1153 | 550 | |
| 300 | 750 | 485 | 430 | 40 | 12-Φ30 | DZW120 | 830 | 1292 | 550 |
