| 品牌 : | 温州弘凌 | 型号 : | J23W-160/320 |
| 材质 : | 碳钢 | 连接形式 : | 螺纹 |
| 工作温度 : | 高温 | 压力环境 : | 高压 |
| 驱动方式 : | 手动 | 试验压力 : | 200 |
| 公称通径 : | DN5-50 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 类型(通道位置) : | 二通式 |
| 售后服务 : | 质量问题包修包换 | 使用寿命 : | 3-10年 |

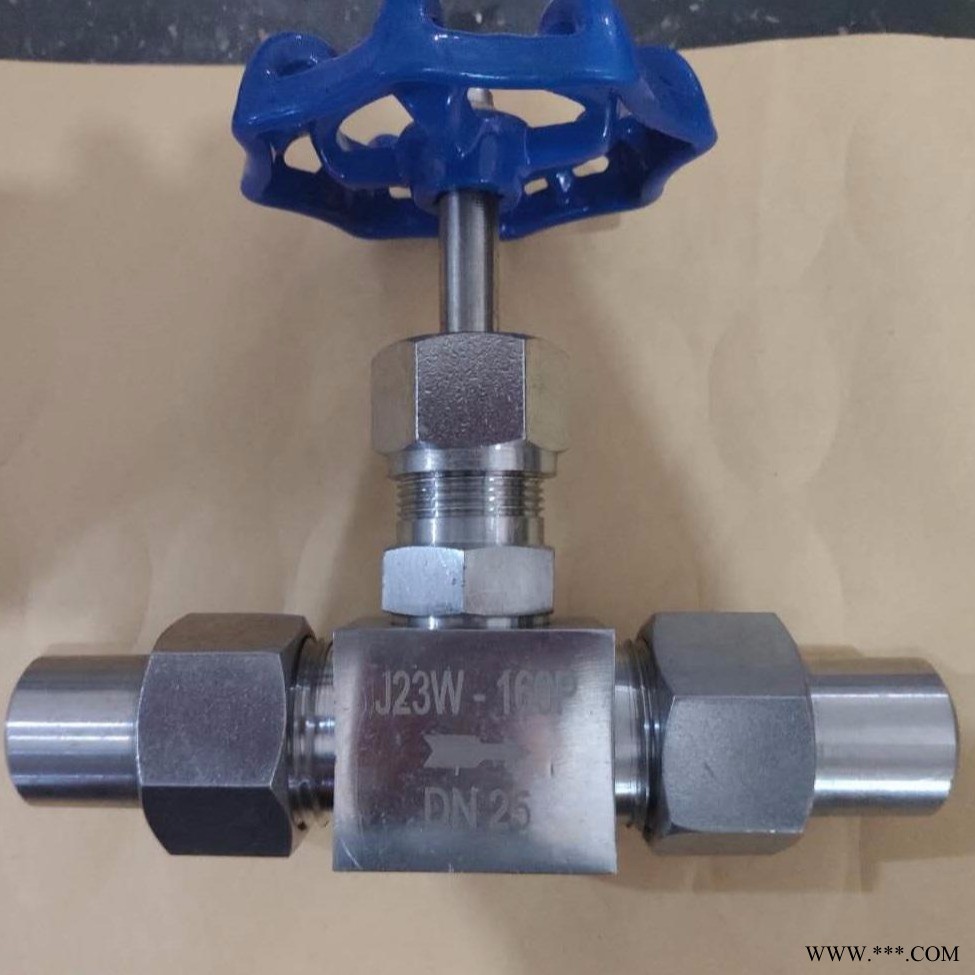

J23W外螺纹针型阀性能规范
试验项目 |
压力值 |
公称压力 |
32 |
壳体试验 |
48 |
密封试验 |
35.5 |
气压试验 |
19.2 |
适用温度 |
425°C |
适用介质 |
水、蒸气、油品等 |
外螺纹针型阀主要零件材料
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
J21W-320 |
20# |
20# |
2Cr13 |
20# |
PTFE |
J21W-320P |
SS304 |
SS304 |
SS304 |
SS304 |
外螺纹针型阀尺寸表
规格 |
M |
ø |
L1 |
L |
H |
D0 |
重量（KG） |
DN6 |
M20×1.5 |
ø14×4 |
66 |
140 |
96 |
63 |
0.85 |
DN10 |
M24×1.5 |
ø18×4 |
78 |
160 |
115 |
78 |
1.1 |
DN15 |
M30×2 |
ø22×4 |
94 |
180 |
122 |
100 |
2.0 |
DN20 |
M36×2 |
ø28×4 |
108 |
220 |
156 |
110 |
3.5 |
DN25 |
M39×2 |
ø33×4 |
110 |
230 |
170 |
140 |
4.3 |
