| 品牌 : | 奇众 | 型号 : | J961Y |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 高压截止阀 |

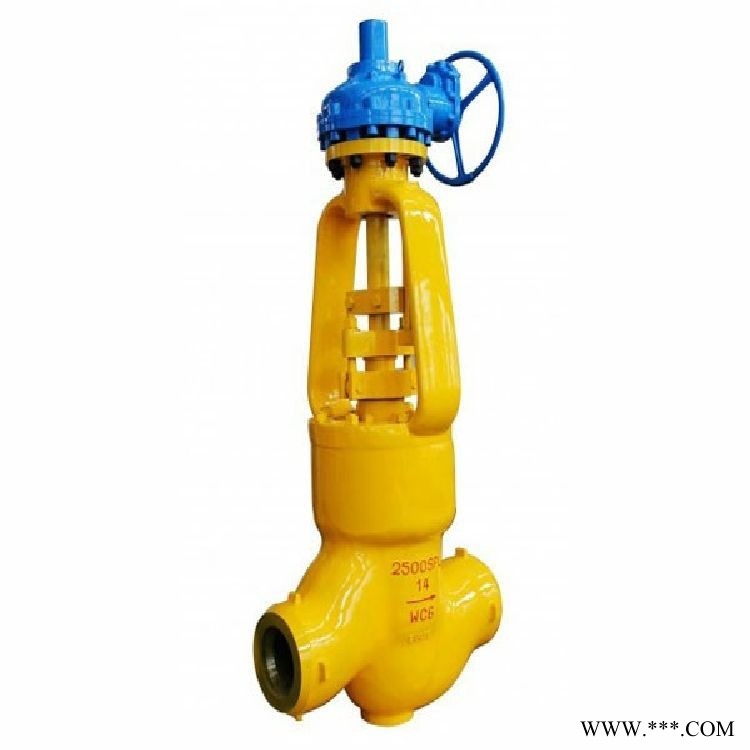

J961Y高温高压电站截止阀适用于公称压力 PN10.0 ～ 32.0Mpa 及 P(54)100V ～ P(57)170V ，工作温度 ≤540℃( 其中 P(57)170V 工作温度为 570℃) 的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。高温高压电站截止阀 结构特点
1. 产品设计制造按 E101 和 JB/T3595-93 标准的规定，结构合理，性能优良，造型美观。
2. 阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
3. 阀瓣、阀座的密封面采用司太立（ stellite ）钴基硬金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
4. 阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
5. 阀盖填料函深度合理，填料加缓蚀剂，密封可靠。
7. 电动截止阀配有 DZW 系列阀门电动装置，具有壳体小，重量轻，功能全，外形美等特点，并可与程控电脑配套使用，也可按用户要求选配电动装置。高温高压电站截止阀 标准规范
设计与制造：E101,JB/T3595-93
压力温度：E101,JB/T3595
结构长度：E101
对焊连接尺寸：GB/T15198.3-95
检验与实验：GB/T13927-92高温高压电站截止阀 主要性能参数
| 产品型号 | 公称压力 | 试验压力 | 工作压力 | 工作温度(℃) | 适用介质 | |||
| 壳体强度 | 密封 | P54 | P55 | P57 | ||||
| J961H/Y-100 | 10 | 15 | 11 | ≤450 | 水、蒸汽、油品 | |||
| J961H/Y-200 | 20 | 30 | 22 | |||||
| J961H/Y-250 | 25 | 38 | 28 | |||||
| J961H/Y-320 | 32 | 48 | 36 | |||||
| J961Y-P54/100V | 30 | 22 | 10 | ≤540 | 蒸 汽 | |||
| J961Y-P54／140V | 38 | 28 | 14 | |||||
| J961Y-P54／170V | 48 | 36 | 17 | 10 | ||||
| J961Y-P55／100V | 38 | 28 | 14 | ≤555 | ||||
| J961Y-P55／140V | 48 | 36 | 17 | |||||
| J961Y-P55／170V | 53 | 39 | 10 | |||||
| J961Y-P57／100V | 48 | 36 | 14 | ≤570 | ||||
| J961Y-P57／140V | 55 | 40 | 17 | |||||
| J961Y-P57／170V | 60 | 44 | ||||||
| 零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 |
| 9J61H型 | 25 WCB | 25 40Cr | 铬不锈钢 铬钼铝钢化 | 铬不锈钢 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 可锻铸铁 |
| J961Y型 | 25 WCB | 25 40Cr | 铬不锈钢 铬钼铝钢化 | 25 | 硬金 | 柔性石墨 | 铝青铜 | 可锻铸铁 |
| J961Y-P54型 | ZG20CrMolV 12CrlMolV | 12C r1MolV | 20CrMol V 25CrlMolV | 12CrlMolV | 硬金 | 柔性石墨 | 铝青铜 | 可锻铸铁 |
| J961Y-P55型 | ZG25CrMol V12CrlMolV | 12C r1MolV | 20CrMol V 25CrlMolV | 12C r1MolV | 硬金 | 柔性石墨 | 铝青铜 | 可锻铸铁 |
| J961Y-P57型 | ZGl5CrMolV 12CrlMolV | 12CrlMolV | 20CrMol V25CrlMolV | 12CrlMolV | 硬金 | 柔性石墨 | 铝青铜 | 可锻铸铁 |
