| 品牌 : | 奇众 | 型号 : | J61Y |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |

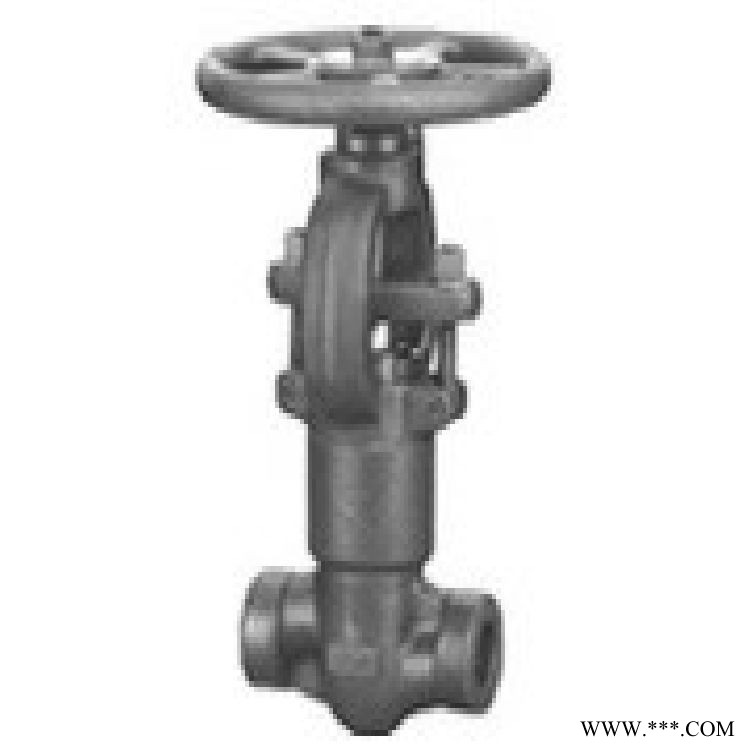

| 公称压力 : | 常压 | 产品别名 : | 锻钢截止阀 |
锻钢自密封截止阀标准材质明细表
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type A182 F22 | Type A182 F304 | Type A182 F316(L) | ||
| 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 F316(L) |
| 3 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 密封座 | A105 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 密封环 | 08F | A182 F304 | A182 F304(L) | F316L |
| 6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 圆柱销 | A276 420 | A182 F304 | ||
| 8 | 垫圈 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 9 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | 填料 | 316夹 柔性石墨 | 316夹PTFE | ||
| 11 | 填料压套 | A276 420 | A182 F304 | ||
| 12 | 填料压板 | A105 | A182 F304 | ||
| 13 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 阀杆螺母 | A276 420 | |||
| 16 | 手轮 | A197 | |||
| 17 | 铭牌 | SS | |||
| 18 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 、等 | ||
| 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
CS=碳钢；AS=合金钢；SS=不锈钢；锻钢自密封截止阀尺寸（mm)和重量（Kg）
| NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| L | 900-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H(开) | 333 | 333 | 333 | 408 | 408 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900Lb-1500Lb | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500Lb | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
