| 品牌 : | 奇众 | 型号 : | WJ41H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 波纹管截止阀 |

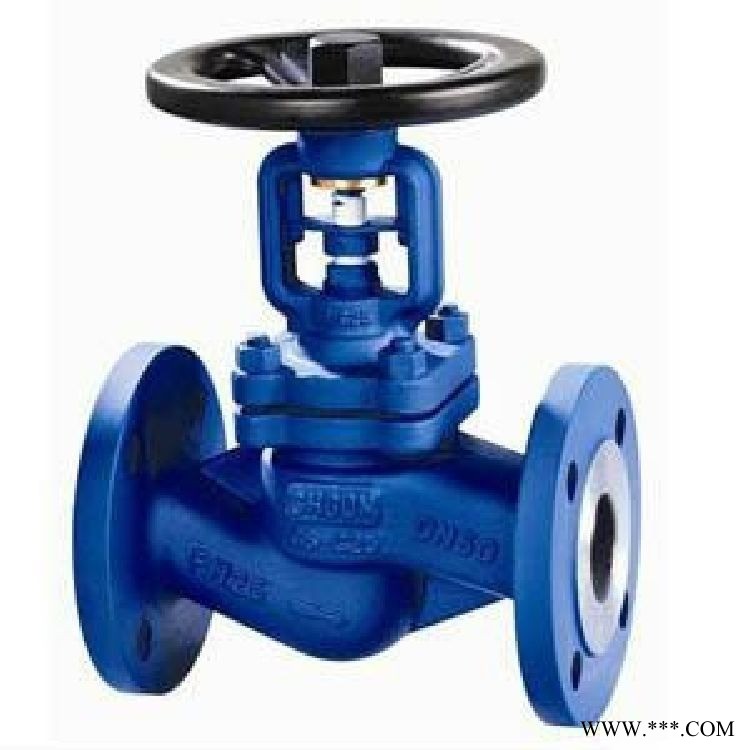

德标波纹管截止阀产品简介：
德标波纹管截止阀是我公司引进先进德国技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的性，减少了费用及频繁的保养，还提供清洁工作环境。
德标波纹管截止阀工作原理：
德标波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
德标波纹管截止阀产品特点：
1、产品结构合理、密封性能可靠、造型美观；
2、密封面堆焊Co基硬金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、直角式德标波纹管截止阀双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
德标波纹管截止阀技术规范：
| 结构形式 construction | BB-BG-OS&Y |
| 驱动方式 operation | 手动hand-operated |
| 气动 pneumatic | |
| 设计标准 design standard | DIN3356 |
| 结构长度 face to face dimension | DIN3202 |
| 连接法兰 flanged ends | DIN2543-2545 |
| 试验和检验 test&inspection | DIN3230 |
| 公称压力(MPa) nominal pressure | 壳体试验压力(MPa) shell test | 密封试验压力(MPa) sealing test | 适用温度(℃) suitable temp | 适用介质 suitable madium |
| 1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 water,steam,oil,etc. |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
德标波纹管截止阀主要零部件材质：
| 序号NO. | 名称part name | 材质material |
| 1 | 阀体body | GS-C25、CF8、CF3 |
| 2 | 阀瓣disc | 2CR13、F304、F316 |
| 3 | 轴销hinge pin | F304、F316 |
| 4 | 波纹管组件bellows combination | F304、F316L |
| 5 | 阀盖bonnet | GS-C25、CF8、CF3 |
| 6 | 填料packing | 柔性石墨Flexible graphite、PTFE |
| 7 | 压套gland | 25#、F304、F316 |
| 8 | 定位片locator | 25#、F304、F316 |
| 9 | 阀杆螺母stem nut | 铜合金ZQA19-4 |
| 10 | 手轮hand wheel | 碳钢carbon steel |
| 11 | 并帽cap | 25# |
| 12 | 油杯oil cup | 黄铜brass |
| 13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
| 14 | 双头螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
| 15 | 垫片gasket | 柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE |
| 16 | 阀杆stem | 2Cr13、F304、F316 |
德标波纹管截止阀产品尺寸：
◇WJ41H-16◇
| 压力等级 pressure | PN16 | |||||||||||||
| 口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量(kg)Weight | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
| 压力等级 pressure | PN25 | |||||||||||||
| 口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量(kg)Weight | 4 | 4.5 | 5.5 | 7.5 | 10 | 12.5 | 19 | 24 | 43 | 57 | 79 | 135 | 285 | 415 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
| 压力等级 pressure | PN40 | |||||||||||||
| 口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量(kg)Weight | 4 | 4.5 | 6 | 8 | 11.5 | 13.5 | 20 | 25 | 45 | 60 | 83 | 158 | 305 | 440 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
