| 品牌 : | 奇众 | 型号 : | DSJ61Y |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 焊接截止阀 |
DSJ61Y能换双芯主蒸汽疏水截止阀密封特点及更换特点：
1、阀门在关闭活动时，首先完成的是组合阀芯与独立阀瓣的锥面密封，即一级密封。
2、当阀门继续往下关时，压缩组合阀芯内的弹簧，直到组合阀芯平面与独立阀瓣平面的密封，即二级密封。
3、当阀门开启时，二级密封先脱离，弹簧恢复，直至一级密封脱离，完成全部开启。
4、此阀门的二级密封，极大提高了阀门的使用寿命，而且也提高了阀门的密封性能。
5、阀门在时，可将阀盖取出后，直接更换阀瓣及阀座，实现了快速的特点。

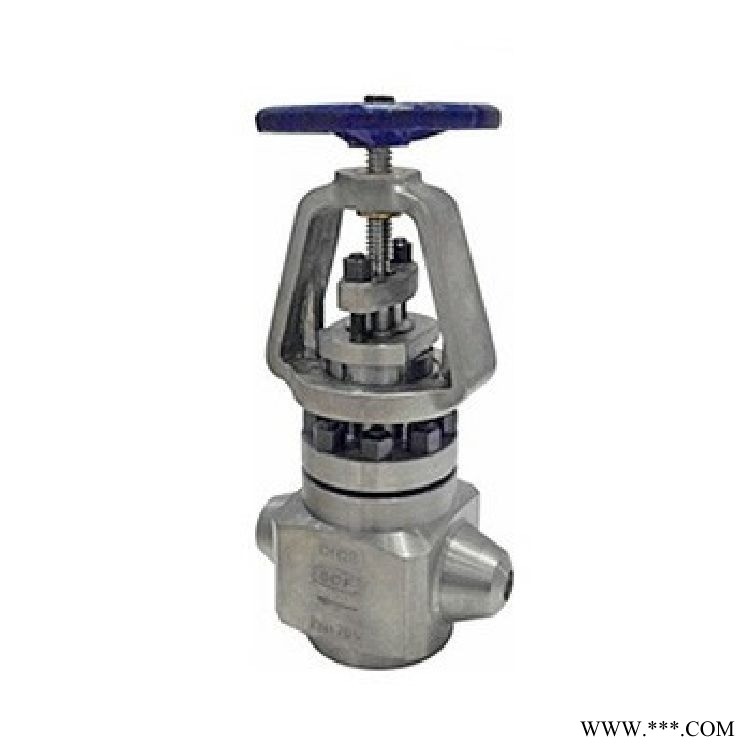

DSJ61Y能换双芯主蒸汽疏水截止阀样图：
DSJ61Y能换双芯主蒸汽疏水截止阀主要性能和使用规范：
| 公称压力(Mpa) | 强度试验压力 (Mpa) | 密封试验压力 (Mpa) | 气密封试验压力 (Mpa) | 工作温度(℃) | |||
| 380 | 425 | 540 | 570 | ||||
| 大工作压力(Mpa) | |||||||
| 1.6 | 2.40 | 1.75 | 0.6 | 1.6 | 0.9 | ||
| 2.5 | 3.75 | 2.75 | 0.6 | 2.5 | 1.4 | ||
| 4.0 | 6.00 | 4.40 | 0.6 | 4.0 | 2.3 | ||
| 6.4 | 9.60 | 7.05 | 0.6 | 6.4 | 3.7 | ||
| 10.0 | 15.00 | 11.00 | 0.6 | 10.0 | 5.8 | ||
| 16.0 | 17.60 | 17.60 | 0.6 | 16.0 | 9.0 | ||
| 32.0 | 48.00 | 35.20 | 0.6 | 32.0 | 18.6 | ||
| P54 10 | 30.00 | 12.5 | 0.6 | 10.0 | |||
| P54 14 | 42.00 | 17.50 | 0.6 | 14.0 | |||
| P57 14 | 56.00 | 17.5 | 0.6 | 14.0 | |||
| P57 17 | 63.00 | 21.25 | 0.6 | 17.0 | |||
DSJ61Y能换双芯主蒸汽疏水截止阀主要零件材料：
序号 | 零件名称 | 1.6~32.0(Mpa) | P 54 100、P 54 140 | P 57 140、P 57 170 |
| 1 | 阀体 | 锻钢25 | 锻钢12Cr1MoV | F91 |
| 2 | 阀盖 | 锻钢25 | 锻钢12Cr1MoV | F91 |
| 3 | 阀杆 | 2Cr13 | 25Cr2MoV | 25Cr2MoV |
| 4 | 阀瓣 | 锻钢25+硬金 | 12Cr1MoV+STL | F91+STL |
| 5 | 笼套 | 锻钢25 | 锻钢12Cr1MoV | 锻钢12Cr1MoV |
| 6 | 弹簧 | INCONELX-750 | INCONELX-750 | INCONELX-750 |
DSJ61Y能换双芯主蒸汽疏水截止阀主要结构长度：
| 公称通径(DN) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 结构长度(L=mm) | 200 | 200 | 240 | 240 | 240 | 300 | 300 | 400 | 400 | 480 |
