| 品牌 : | 奇众 | 型号 : | NKJ61H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 电站截止阀 |

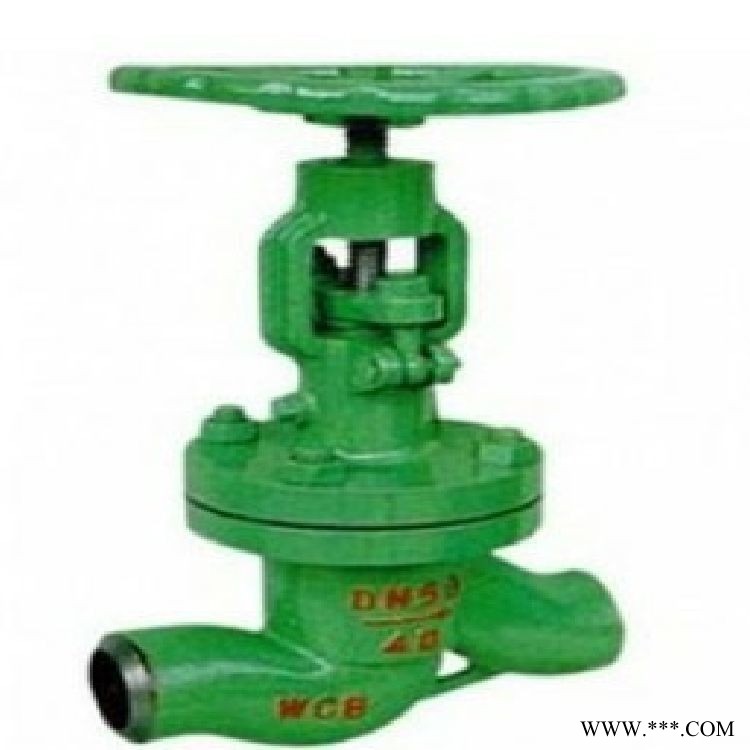

产品名称：真空焊接截止阀产品型号：NKJ61H产品口径：DN10-150产品压力：1.0-10.0Mpa连接形式分法兰、焊接两种产品材质：铸钢、不锈钢、合金钢等驱动方式有手动、电动两种。真空焊接截止阀结构特点及用途1.真空截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封到位运动和楔形块楔紧运动分步作用实现零泄漏.2.真空截止阀密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3.真空截止阀结构简单、紧凑、检修方便，使用寿命长。4.真空截止阀阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5. 该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。高压真空截止阀NKJ61H结构型式
| 产品类型 | 壳体强度试验/MPa | 上密封试验/MPa | 密封试验/MPa | 适用介质 | 适用温度/℃ |
| NKJ61H-40 | 6.0 | 4.4 | 4.4 | 水、蒸汽、空气 | ≤425 |
| NKJ61H-64 | 96 | 7.0 | 7.0 | ||
| NKJ61H-100 | 15.0 | 11.0 | 11.0 | ||
| NKJ61Y-40l | 6.0 | 4.4 | 4.4 | 水、蒸汽、空气 | ≤550 |
| NKJ61Y-64l | 9.6 | 7.0 | 7.0 | ||
| NKJ61Y-100I | 15.0 | 11.0 | 11.0 |
| 零件名称 | 阀体、阀盖 | 阀杆 | 阀瓣 | 密封面 | 阀杆螺母 | 填料 |
| NKJ61H-C型 | 25或WCB | 铬不锈钢 | 铬不锈钢 | H：合金钢 | 铝青铜 | 膨胀复合石墨 |
| NKJ61Y-l型 | 铬钼钢 | 38CrMoAlA | 12CrlMo 1VA | Y：硬金 | ||
| NKJ61W-P型 | CF8 | F304 | F304 | H：合金钢 |
| 公称通径DN(mm) | 尺寸(mm) | 重量(kg) | ||||
| L | D1 | D2 | H | D0 | ||
| 10 | 130 | 10 | 28 | 272 | 120 | 5 |
| 15 | 130 | 15 | 41 | 272 | 120 | 6 |
| 20 | 150 | 20 | 44 | 280 | 120 | 6 |
| 25 | 160 | 25 | 52 | 332 | 160 | 8 |
| 32 | 190 | 32 | 64 | 342 | 160 | 10 |
| 40 | 200 | 40 | 75 | 395 | 200 | 16 |
| 50 | 230 | 50 | 75 | 431 | 240 | 23 |
| 65 | 290 | 65 | 103 | 457 | 280 | 32 |
| 80 | 310 | 80 | 116 | 505 | 320 | 43 |
| 100 | 350 | 100 | 140 | 549 | 360 | 58 |
| 125 | 400 | 125 | 171 | 621 | 400 | 94 |
| 150 | 480 | 150 | 198 | 705 | 400 | 119 |
| 200 | 600 | 200 | 254 | 828 | 400 | 165 |
