| 品牌 : | 奇众 | 型号 : | DJ61Y型 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 低温截止阀 |

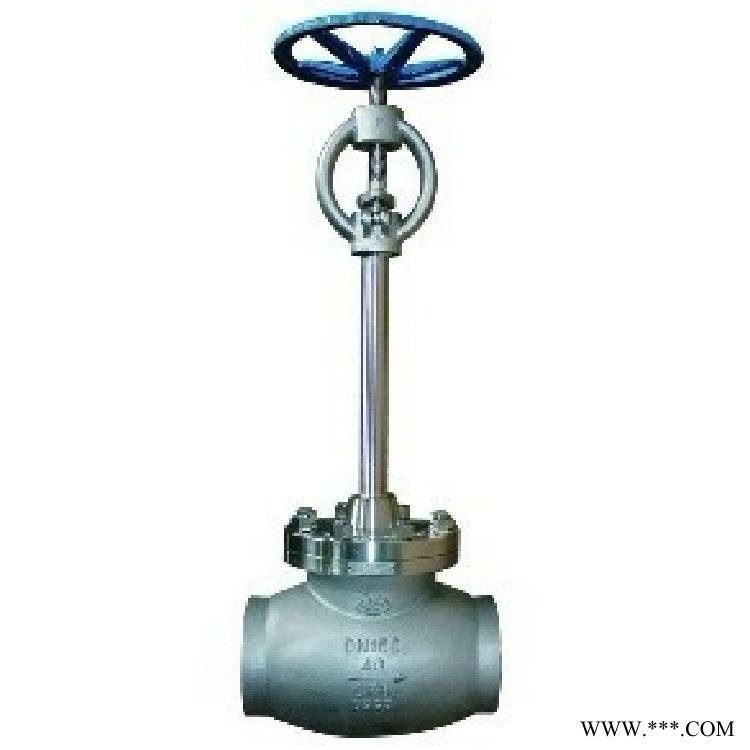

低温截止阀是指能够在低温≤－196摄氏度工况下使用的不锈钢阀门，通常把工作温度低于-40℃的阀门称为低温阀门。DJ61Y低温截止阀是石油化工、空气分离、等工业不可缺少的重要设备,其质量的优劣决定着使用企业能否、经济、持续地生产。低温截止阀的主要特点是所有零部件的材料必须经过深冷处理。
低温截止阀DJ61Y型主要用于管道系统在低温状态下对氧、氮等介质的截断或接通。
低温截止阀主要零部件材料
序号 | 零件名称 | AStoASTM | SStoASTM | ||
A350 LF2 | A350 LF3 | A182 F304 | A182 F316(L) | ||
1 | 阀体 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
2 | 阀瓣 | A276 410 | A276 304(L) | A276 304(L) | A276 316(L) |
3 | 阀盖 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
5 | 螺栓螺母 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
6 | 阀杆 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) |
7 | 填料 | 柔性石墨 | PTFE | ||
8 | 填料压套 | A276 420 | A182 F304 | ||
9 | 销钉 | A276 420 | A182 F304 | ||
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | WCB | A351 CF8 | ||
12 | 螺母 | A194 2H | A19 44 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 410 | |||
14 | 手轮 | A197 | |||
15 | 铭牌 | SS | |||
16 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
适用温度 | ≥-40℃ | ≥-101℃ | ≥-196℃ | ||
低温截止阀主要外形及连接尺寸
NPS | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
L | 79 | 92 | 111 | 120 | 120 | 172 | 200 |
H(开) | 330 | 337 | 370 | 480 | 410 | 474 | 546 |
W | 100 | 100 | 125 | 160 | 160 | 180 | 200 |
