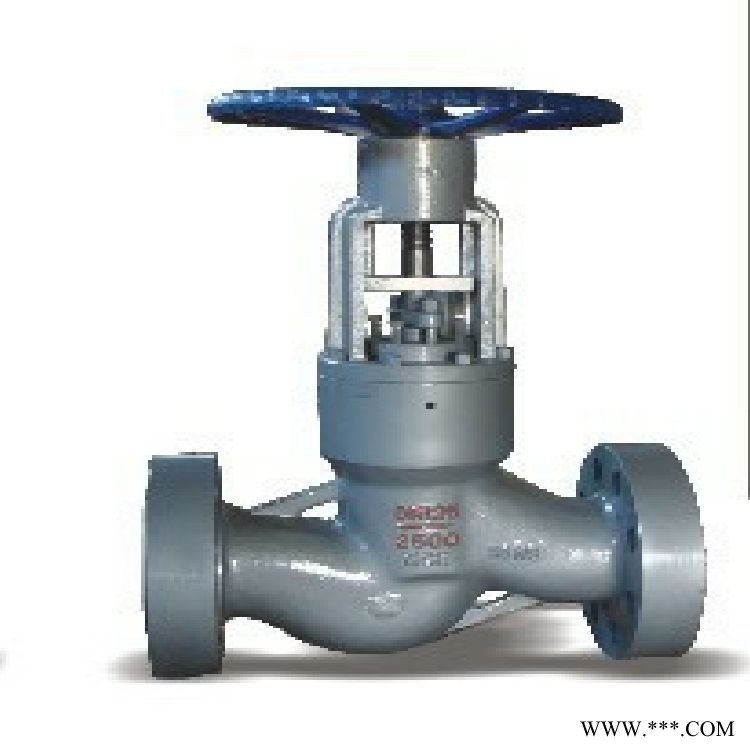

| 品牌 : | 奇众 | 型号 : | J541H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 电站截止阀 |
对应型号：J541H-1500LB J541H-2500LB压力环境 : 1500LB,2500LB阀体材质: 铸钢A216，WCB(碳钢)；低温钢，铬钼钢等连接形式: 法兰; 焊接阀门体形：自密封公称通径: 2"-20"适用介质:水，油品，蒸汽-碳钢+铬钼钢；，等-低温钢；工作温度: 碳钢-29℃～425℃；低温钢-46℃～350℃，铬钼钢-29℃～550℃ .设计与制造： API 600
结构长度： ANSI B 16.10
压力温度等级： ANSI B 16.34
试验与检验： API 598 驱动方式: 电动、气动、动、齿轮等适用行业: 石油、化工、火力、制药、化肥、发电厂等行业美标自密封截止阀1500LB-2500LB产品简介：美标截止阀主要有API和ASME标准，ASTM，ASTM是材料标准，不是阀门本身的标准；按美国标准设计，制造，生产、检测的截止阀叫做美标截止阀。美标截止阀和法兰截止阀是同属一个类型的阀门，关闭件是个阀瓣，阀杆绕阀体中心线作旋转来达到开启、关闭的一种阀门。美标自密封截止阀1500LB-2500LB高磅级美标截止阀：美标截止阀在管路中主要用来做切断、分配和改变介质的流动方向。美标截止阀是近年来被广泛采用的一种新型阀门，它具有以下优点：1． 流体阻力小，其阻力系数与同长度的管段相等。2． 结构简单、体积小、重量轻。3． 紧密可靠，目前闸阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用，球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
美标自密封截止阀性能规范| 试验压力 | 压力等级 | 900Lb | 1500LB | 2500LB | 3500LB | MPa | |
| 壳体试验 | 22.5 | 37.5 | 63.0 | 96.0 | |||
| 气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | |||
| 密封试验 | 16.5 | 27.5 | 46.2 | 70.4 | |||
| 上密封试验 | 16.5 | 27.5 | 46.2 | 70.4 | |||
| 使用范围 | |||||||
| 阀门材质 | 适用温度（℃） | 适用介质 | |||||
| WCB（A105） | -29℃~425℃ | 水、蒸气、油品等 | |||||
| WC6(F11,F22) | -29℃~540℃ | 水、蒸气、油品等 | |||||
| ZG1Cr5Mo | -29℃~550℃ | 水、蒸气、油品等 | |||||
| CF8 | ≤200℃ | 类、弱腐蚀性气体或体介质 | |||||
| CF3 | ≤200℃ | 类、弱腐蚀性气体或体介质 | |||||
| 体、盖 | 阀杆 | 密封面 | 垫片（环） | 填料 | 工作温度 | 适用介质 |
| WCB | 2Cr13 | 13Cr STL 本体材料 With Body Material 尼龙 Nylon | 增强柔性石墨 13Cr/柔性石墨 F304 F316 F304L F316L | 柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE | ≤425 | 水 蒸汽 油品 |
| WC1 | 38CrMoAl 25Cr2MoV | ≤425 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| C5 C12 | ≤540 | |||||
| CF8 | F304 | ≤200 | 尿素 | |||
| CF8M | F316 | |||||
| CF3 | F304L | |||||
| CF3M | F316L |
