| 品牌 : | 奇众 | 型号 : | JJ.M1、JJ.M8 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 压力表针型阀 |

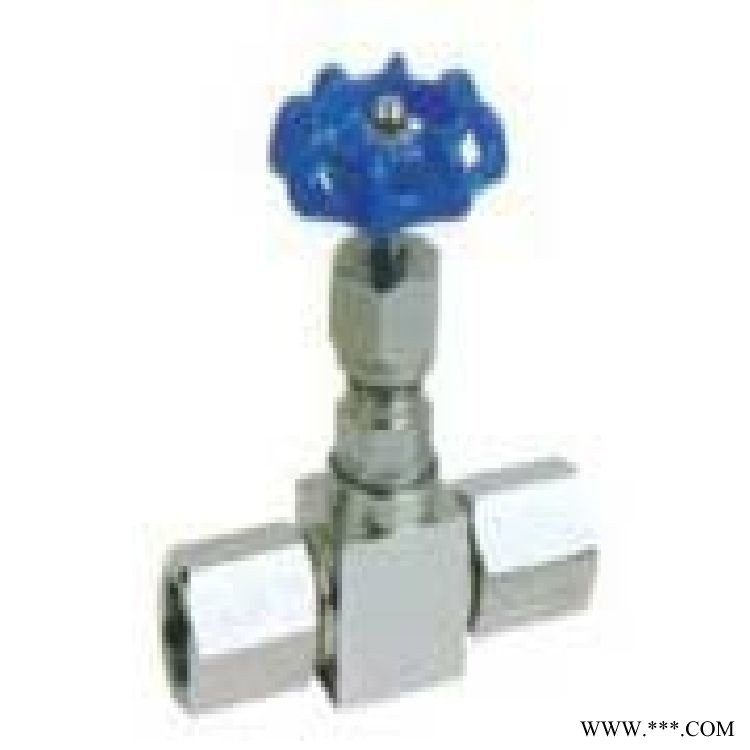

压力表截止阀产品用途： JJM1、JJM8压力表截止阀可以直接与压力表连接, 一般用于较小流量，较高压力的气体或体（如蒸汽、油品）介质的密封。广泛用于电厂、钢铁厂、石油、化工。压力表截止阀产品的性能及优点： JJM1、JJM8压力表截止阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。压力表截止阀技术规范:☆工作压力:≤32MPA;☆使用温度:-20℃～+200℃;☆规格尺寸:DN5 M20×1.5-M20×1.5 DN5M20×1.5-G1/2;☆连接形式:管接头内螺纹连接;☆结构特征:锥面或球面密封;☆阀体材质:碳钢、不锈钢等;☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;☆制造标准: GB/T12224-2005、JB/T7747-1995;☆阀门检测及试验标准:GB/T13927-1992;
压力表截止阀主要零件材料：
零件名称 | 阀杆、阀盖、螺栓 | 阀杆、阀瓣、密封垫Stem、Disc、Gasket | 填料 | 垫片Gasket | 手轮Handwheel |
JJ．M1、JJ．M8-160-DN5 | 铬镍不锈钢 | 不锈钢 | 聚四氟乙稀，柔性石墨 | 橡胶板Latex asbestos | 优质碳钢High grade carbon steel |
压力表截止阀主要零件材料：
型号 | 公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
壳体 | 密封()Seal | 密封(气)Seal | |||||
JJ．M1、JJ．M8-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | 化水，酸，蒸汽，油品等 |
C≤425 OC | |||||||
压力表截止阀主要外形及连接尺寸：
型号 | 公称直径DN（mm） | 尺寸 Dimension | 重量(kg)Weight | |||||||
L1 | Do | L2 | H | H1 | L3 | M2 | M1 | |||
JJ．M1、JJ．M8-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5 | M20×1.5左 | 1.0 |
G1/2’ 右 | ||||||||||
