品牌 :	奇众	型号 :	J41H
材质 :	碳钢	连接形式 :	法兰
工作温度 :	常温	介质温度 :	常温
公称压力 :	常压	产品别名 :	法兰截止阀

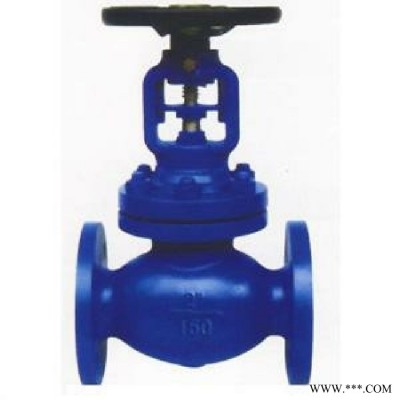

美标法兰截止阀产品简介：美标法兰截止阀产品的设计制造符合美国国家标准ANSI BI16.34，适用于ANSI Class150～600LB。工作温度-29～+425℃（碳钢）、-40～+500℃(不锈钢)的各种管路上。用于截断或接通管路中的介质、通过选用不同的材质，可适用于水、蒸汽、油品、、、强氧化性介质及尿素等多种介质。驱动方式有手动、伞齿轮及电动。美标法兰截止阀工作原理：美标法兰截止阀启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。美标法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀内时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。美标法兰截止阀产品特点：1、结构设计紧凑合理，造型美观。2、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。3、产品设计制造符合国内外的先进标准要求，密封可靠，性能优良。4、采用国内外多种配管法兰密封面型式，满足各种工程需要及用户要求。5、阀体材料品种齐全、填料、垫片亦根据实际工况或用户要求合理选配，可适用于各种压力，温度及介质工况。美标法兰截止阀设计标准：

设计与制造 Design and Manufacture	结构长度 Face to face/ End to end	法兰尺寸 Flange Dimension	对焊连接尺寸Butt welding dimension	压力-温度 Pressure Temperature Lating	试验-检验Inspection and Test
ANSI B16.34 BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598

美标法兰截止阀压力试验：

公称压力PN(Lb) NominalPressure	强度试验Shell Test		水密封试验Water Seal Test		气密封试验Air Seal Test
公称压力PN(Lb) NominalPressure	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.0	6790

美标法兰截止阀主要尺寸和重量

DN		150Lb 凸面法兰（RF) 主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量 Weight
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

美标法兰截止阀主要尺寸和重量

DN		300Lb 凸面法兰（RF) 主要尺寸Dimensions（mm）								重量 Weight
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920

美标法兰截止阀主要尺寸和重量

DN		600Lb 凸面法兰（RF）主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量 Weight
15	1/2	165	95	66.5	35	14.5	4-16	285	100	7.8
20	3/4	190	117	82.5	43	16	4-19	285	125	12.5
25	1	216	124	89	51	17.5	4-19	313	160	17.5
32	11/4	229	133	98.5	63	21	4-19	328	160	23.5
40	11/2	241	156	114.3	73	22.5	4-22.5	365	180	38.5
50	2	292	165	127	92	33	8-19	444	200	35
65	21/2	330	190	149.4	105	36	8-22.5	483	250	50
80	3	356	210	168.1	127	39	8-22.5	533	250	60
100	4	432	273	216	157	45	8-25.4	622	350	110
125	5	508	330	266.7	186	52	8-28.5	750	350	200
150	6	559	356	292.1	216	55	12-28.5	800	450	230
200	8	660	419	349.3	270	63	12-32	927	500	410
250	10	787	508	431.8	324	71	16-35	1257	600	625
300	12	838	559	489	381	74	20-35	1468	680	860
