| 品牌 : | 奇众 | 型号 : | J41J |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 衬胶截止阀 |

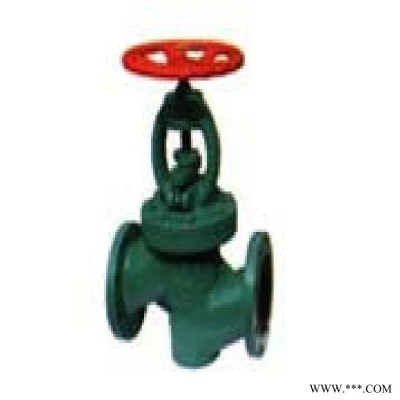

直通式衬胶截止阀用途
本阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。
适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）
压力等级：PN（MPa） 1.0 1.6
直通式衬胶截止阀材料
阀体 | 铸铁、球墨铸铁、碳钢、不锈钢 |
蝶板 | 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
阀杆 | 碳钢镀镍磷、不锈钢 |
阀座密封圈 | 天然胶NR、丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
手轮 | 铸铁、碳钢 |
直通式衬胶截止阀测试
☆衬里层：电火花检测
☆试验与检验按GB/T13927标准
☆公称压力：PN（MPa）
☆阀体：PN×1.5
☆密封：PN×1.1
直通式衬胶截止阀主要尺寸参数
公称通径DN | 公称压力MPa | 工作压力MPa | L | D | D1 | n-Φd | H1 | H2 | Do | 质量 |
15 | 1.6 1.0 | 1.6 1.0 | 130 | 95 | 65 | 4-14 | 213 | 232 | 100 | 4 |
20 | 150 | 105 | 75 | 4-14 | 224 | 246 | 100 | 6 | ||
25 | 160 | 115 | 85 | 4-14 | 240 | 272 | 120 | 8 | ||
32 | 180 | 140 | 100 | 4-18 | 262 | 285 | 120 | 10.5 | ||
40 | 200 | 150 | 110 | 4-18 | 283 | 310 | 140 | 16.5 | ||
50 | 2360 | 165 | 125 | 4-18 | 311 | 345 | 140 | 18. | ||
65 | 290 | 185 | 1451 | 4-18 | 366 | 410 | 160 | 26 | ||
80 | 310 | 200 | 60 | 6/2-18 | 388 | 430 | 200 | 36.5 | ||
100 | 350 | 220 | 180 | 6/2-18 | 463 | 535 | 280 | 58 | ||
125 | 400 | 250 | 210 | 6/2-18 | 495 | 575 | 380 | 64 | ||
150 | 480 | 285 | 240 | 6/2-22 | 560 | 60 | 320 | 85 | ||
200 | 495 | 340 | 295 | 6/2-22 | 615 | 715 | 360 | 155 | ||
250 | 622 | 405 | 355 | 10/2-22 | 790 | 935 | 500 | 243 | ||
300 | 698 | 460 | 410 | 10/2-22 | 908 | 1100 | 500 | 295 |
