| 品牌 : | 奇众 | 型号 : | BJ41H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 法兰截止阀 |

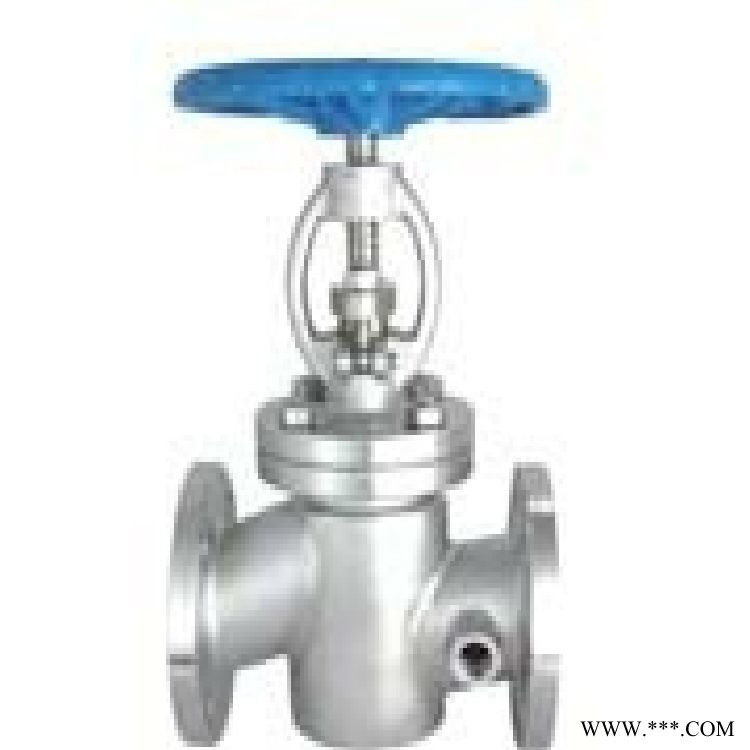

直通式保温截止阀产品简介：
直通保温截止阀采用保温夹套设计，利用外部热源在阀门的外部循环加热，可以有效防止介质通过阀门时温度损失，保证介质的温度。主要用于石油、化工、沥青、冶金、制药、食品等各类系统中，防止以输送常规下会凝固的高粘度介质回流。
直通式保温截止阀工作原理：
直通保温截止阀是原有的截止阀两端法兰之间焊装一个金属夹套，侧面两边装有夹套的连接口，用于蒸汽或导热油的进出。从而起到对截止阀内部介质的保温效果，确保粘稠介质流通正常。主要应用于化工、石油、沥青、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。
直通式保温截止阀产品特点：
☆采用整体式夹套结构设计，更能均匀地保温、保冷。
☆夹套采用碳素钢管焊接比铸造的更加耐压牢固。
☆阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失。
直通式保温截止阀主要性能规范：
型号 | 公称压力 | 试验压力PS（MPa） | 适用温度 | 适用介质 | 保温套压力 | |
壳体 | 密封 | |||||
BJ41W-16P.R.C | 1.6 | 2.4 | 1.8 | ≤350 | 类 | ≤1.0 |
BJ41W-25P.R.C | 2.5 | 3.8 | 2.8 | ≤350 | 类 | ≤1.0 |
直通式保温截止阀主要外形尺寸和连接尺寸：
型号 | 公称通径 | 尺寸(㎜) | |||||||
L | D | D1 | D2 | B-f | Z-φ | H | D0 | ||
BJ41WH-16PRC | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 200 | |
50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 240 | |
65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 280 | |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 320 | |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 360 | |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 400 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 400 | |
200 | 600 | 335 | 295 | 265 | 26-3 | 12-23 | 818 | 450 | |
250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 969 | 550 | |
