| 品牌 : | 奇众 | 型号 : | J41F46 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 衬氟截止阀 |

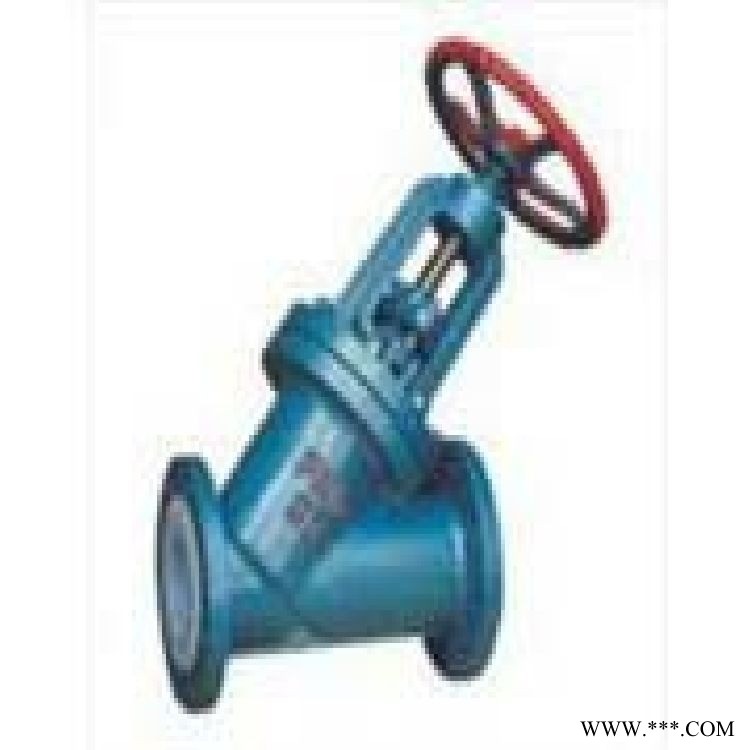

衬氟直流式截止阀产品简介： 我公司J41F46衬氟直流式截止阀是采用整体包胶技术生产的一种防腐阀门，内件全部采用防腐材料整体包衬，防腐性能极好，适用于各种强腐蚀工况，操作简单，使用寿命长。衬氟直流式截止阀工作原理： J41F46衬氟直流式截止阀外壳体采用熔模精密铸造，强度高、外观光洁，与体接触内腔、阀体、阀盖、阀瓣等（即化学介质过流部件）部件均选用优良的耐腐蚀材料（氟塑料）作为衬里或包覆材料，采用模压衬里成型工艺技术使阀门既有金属的强度有又耐腐蚀的特性。其阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有优良的密封性能；启闭件(阀瓣)由阀杆带动并沿阀座中心轴线作升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。衬氟直流式截止阀产品特点：1、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用。2、保证管路介质不与阀门壳体材料直接接触，耐腐蚀性能极好，是化工、制药、电子、环保、石化、原油和等输送腐蚀性体管道的理想用阀。3、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程一般为公称通径70%，被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。衬氟直流式截止阀技术规范：☆设计与制造按：GB/12239
☆结构长度：GB/12221
☆法兰连接尺寸按：GB4126.3 GB4216.4
☆试验检验按：GB/T13927衬氟直流式截止阀性能规范：
| 型号 | 公称压力PN（MPa） | 试验压力PS（MPa） | 适用介质 | 工作温度（℃） | |
| 壳体试验 | 密封试验 | ||||
| J45J/F46-6 | 0.6 | 0.9 | 0.66 | W.非腐蚀性流体 J.一般腐蚀性流体 FS.强酸碱及各种有机溶剂（溶融碱金属及元素氟除外） | ≤80 ≤150 |
| J45J/F46-10 | 1.0 | 1.5 | 1.1 | ||
| 零件名称 | 阀体、阀瓣 | 阀盖 | 阀杆、阀瓣 | 手轮廓 |
| 材料 | HT200衬氟塑料、衬橡胶 | HT200衬氟塑料、衬橡胶 | 35衬氟塑料衬橡胶 | HT200 |
| 型号 | 公称通径DN（mm） | 尺寸（mm） | 质量（kg） | |||||||
| L | D | D1 | D | H1 | b | Do | n-d | |||
| 5 | 160 | 100 | 75 | 60 | 205 | 16 | 120 | 4-11 | 4.5 | |
| 32 | 200 | 120 | 90 | 70 | - | 16 | 160 | 4-13.5 | 13 | |
| 130 | 100 | 80 | 250 | 16 | 160 | 4-13.5 | 14 | |||
| 50 | 230 | 140 | 110 | 90 | 290 | 16 | 160 | 4-13.5 | 16.5 | |
| 65 | 290 | 160 | 130 | 100 | 310 | 16 | 180 | 4-13.5 | ||
| 80 | 310 | 190 | 150 | 125 | 358 | 18 | 200 | 4-17.5 | 36 | |
| 210 | 170 | 145 | 428 | 18 | 200 | 4-17.5 | 50 | |||
| 125 | 400 | 240 | 200 | 175 | 510 | 20 | 280 | 8-17.5 | 68 | |
| 150 | 480 | 265 | 225 | 200 | 550 | 20 | 280 | 8-17.5 | 90 | |
| 200 | 600 | 30 | 280 | 255 | 635 | 22 | 400 | 8-17.5 | 146 | |
| 250 | 730 | 375 | 335 | 312 | 24 | 12-.17.5 | ||||
