| 品牌 : | 奇众 | 型号 : | Jy41W型 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 氧气截止阀 |

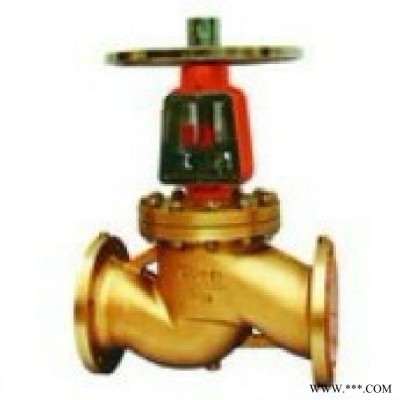

氧气专用截止阀氧气截止阀-Jy41W型产品特点：
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有佳的防燃阻火性能
2、可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟，可确保使用时可靠
氧气专用截止阀氧气截止阀-Jy41W型主要性能参数
| 公称通径(DN) | 15－400 | |||
| 公称压力(MPa) | 1.6 | 2.5 | 4.0 | |
| 试验压力(MPa) | 强度 | 2.4 | 3.75 | 6.0 |
| 密封 | 1.76 | 2.75 | 4.4 | |
| 适用温度 | ≤200℃ | |||
| 适用介质 | 氧气 | |||
| 阀体 | 硅黄铜、不锈钢 | |||
| 阀杆 | 不锈钢 | |||
| 阀芯 | 铜、不锈钢 | |||
| 填料 | 聚四氟 | |||
氧气专用截止阀氧气截止阀-Jy41W型主要外形和连接尺寸
| 1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | Do |
| 凸面法兰 RF JY41W-16P JY41W-16T JY41Y-16P JY41Y-16T | 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 305 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 316 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 328 | 180 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 356 | 200 | |
| 65 | 290 | 180 | 145 | 125 | 18 | 4-Φ18 | 389 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 460 | 320 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 528 | 320 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 668 | 450 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 26-Φ23 | 795 | 500 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 30-Φ25 | 910 | 560 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 30-Φ25 | 1200 | 640 | |
| 350 | 850 | 520 | 470 | 435 | 34 | 34-Φ25 | 1200 | 720 | |
| 400 | 950 | 580 | 525 | 485 | 36 | 36-Φ30 | 1560 | 800 |
