| 品牌 : | 奇众 | 型号 : | J11Y |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 锻钢截止阀 |

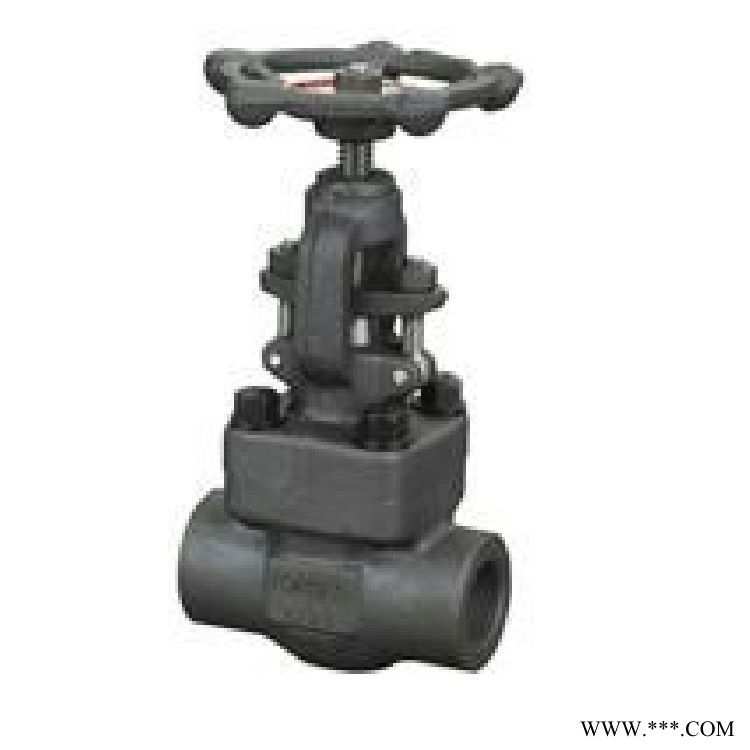

内螺纹锻钢截止阀产品简介：
内螺纹锻钢截止阀、焊接式锻钢截止阀适用于ANSI Class1500～2500Lb，工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、蒸汽等。操作方式有：手动、齿轮传动、电动等。
内螺纹锻钢截止阀工作原理：
内螺纹锻钢截止阀、焊接式锻钢截止阀阀门中腔采用自紧式密封结构，密封性能好。支管两端为焊接结构。阀瓣、阀座密封面采用司太立（stellite）钴基硬金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀盖填料函深度合理填料加缓蚀剂密封可靠。阀门具有倒密封结构保证阀门开启运行时不经阀杆外漏。广泛用于石油、化工、、冶金、化纤、造纸、城建、等领域。
内螺纹锻钢截止阀产品特点：
1、产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3、阀瓣和阀座的密封面采用司太立（stellite）钴基硬金堆焊而成。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
5、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
内螺纹锻钢截止阀零件材料
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 5 | 阀盖 | A105 | A276f304 | A276F304(L) | A276F316(L) |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 销钉 | A276420 | A276 304 | ||
| 8 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
| 9 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 10 | 填料压板 | A216WCB | A351CF8 | ||
| 11 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 12 | 阀杆螺母 | A276410 | |||
| 13 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
| 14 | 铭牌 | SS | |||
| 15 | 手轮 | A197 | |||
| 16 | 填料 | 柔性石墨 | PTFE | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 、等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
2、CS=碳钢；AS=合金钢；SS=不锈钢；
内螺纹锻钢截止阀规格尺寸及重量 （mm） 800LB
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| 全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| H(开) | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6.0 | 7.5 | 11.4 | 14.6 |
| 焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 | |
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| 全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
| H(开) | 171 | 207 | 207 | 240 | 258 | 330 | 355 | 370 | |
| W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | |
| 重量 | 螺栓式 | 2.2 | 3.7 | 3.6 | 6.8 | 7.6 | 11.6 | 15.0 | 21.9 |
| 焊接式 | 2.0 | 3.4 | 3.3 | 6.0 | 5.6 | 10.3 | 14.2 | 18.0 | |
