| 品牌 : | 奇众 | 型号 : | J61Y-200/250/320 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 电站截止阀 |

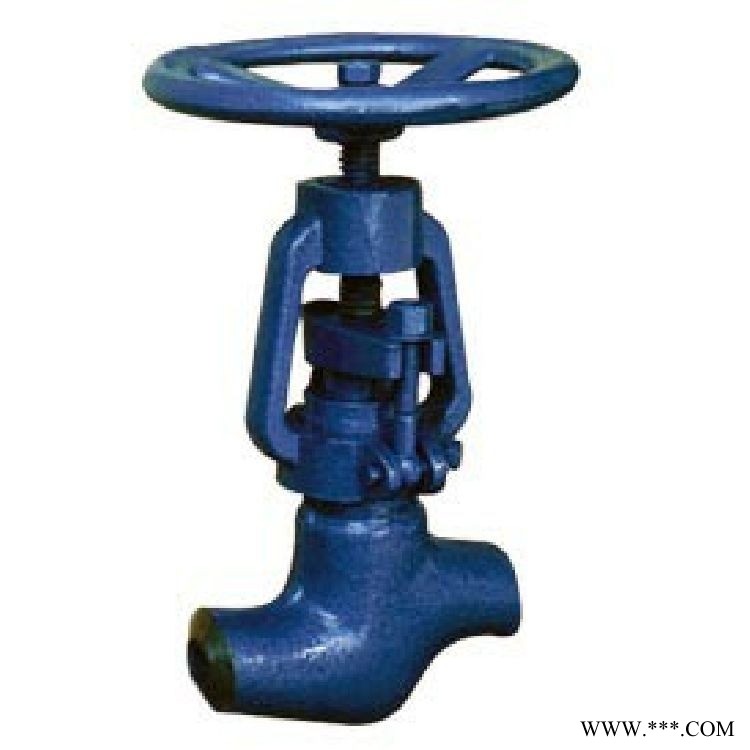

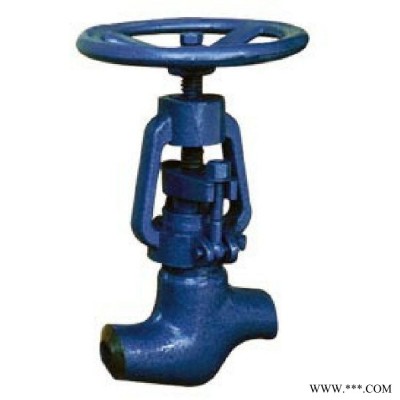

电站截止阀产品介绍：
电站截止阀也称电站专用截止阀，电站截止阀与其他截止阀产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
电站截止阀应用范围：
电站截止阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。
电站截止阀结构特点：
1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite 司太立钴基硬金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。
电站截止阀标准规范：
设计制造标准：ASME B16.34、E101
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
电站截止阀产品型号
| 对接焊端 | 产品型号 | |
GB1224 |
| J61Y – P54/100V |
J61Y - 200 | J61Y - P54/140V | |
J61Y - 250 | J61Y - P54/170V | |
J61Y - 320 | J61Y - P57/170V | |
电站截止阀性能规范
型号 | 公称压力 | 试验压力 (MPa ) | 适用温度 (℃) | 适用介质 | |
强度试验 | 密封试验 | ||||
J61Y - 200 | 20.0 | 30 | 22 | 425 | 水 |
J61Y - 250 | 25.0 | 37.5 | 27.5 | ||
J61Y - 320 | 32.0 | 48 | 35.2 | ||
J61Y – P54/100V | P54/100V | 30 | 11 | 540 | |
J61Y - P54/140V | P54/140V | 40 | 15.4 | ||
J61Y - P54/170V | P54/170V | 48 | 19 | ||
J61Y - P57/170V | P57/170V | 63 | 19 | 570 | |
电站截止阀标准与规范
| 设计与制造 | 结构长度 | 压力 – 温度等级 | 试验标准 |
E101 | E101 | E101 | E101 |
电站截止阀主要零件材料
| 零件材料 | 材料牌号 | ||
阀 体 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
阀 盖 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
阀 瓣 | WCB A105 | WC6 25Cr2MoV | WC9 25Cr2MoV |
阀 杆 | 2Cr13 / 1Cr17Ni2 | 25Cr2MoV | 25Cr2MoV |
阀 座 | 25 + STL | 304 | 304 |
密封环 ( 垫 片 ) | 增强柔性石墨 / 软钢 | ||
填 料 | 增强柔性石墨 | ||
阀 杆 螺 母 | ZCuAl10Fe3 / D2 | ||
电站截止阀J61Y
| 型号 | 公称通径 | 尺 寸 （ mm ） | 重 量 | |||
d | L | H | Do | |||
J61Y-200 | 50 | 55 | 350 | 497 | 350 |
|
100 | 109 | 600 | 806 | 600 |
| |
J61Y-250 | 10 | 10 | 110 | 230 | 150 | 3.8 |
20 | 19 | 150 | 272 | 180 | 6.8 | |
25 | 22 | 180 | 308 | 250 | 11.2 | |
32 | 26 | 180 | 308 | 250 | 11.8 | |
40 | 36 | 250 | 493 | 350 | 36.5 | |
50 | 42 | 250 | 493 | 350 | 36.5 | |
65 | 56 | 340 | 775 | 450 | 120 | |
80 | 64 | 390 | 848 | 500 | 150 | |
100 | 84 | 480 | 910 | 600 | 240 | |
J61Y-P54/100V | 10 | 12 | 110 | 170 | 150 | 2.5 |
20 | 23 | 150 | 270 | 200 | 9.2 | |
25 | 27 | 180 | 270 | 200 | 9.5 | |
32 | 32 | 180 | 365 | 250 | 15 | |
40 | 36 | 250 | 493 | 320 | 38 | |
50 | 45 | 350 | 580 | 320 | 75 | |
65 | 57.6 | 430 | 605 | 350 | 105 | |
80 | 74 | 470 | 660 | 500 | 115 | |
100 | 84 | 480 | 910 | 600 | 250 | |
J61Y-320 | 10 | 10 | 110 | 230 | 150 | 3.8 |
20 | 19 | 150 | 272 | 200 | 6.8 | |
25 | 22 | 180 | 318 | 250 | 11.2 | |
32 | 26 | 180 | 308 | 250 | 11.8 | |
40 | 36 | 250 | 493 | 350 | 36.5 | |
