| 品牌 : | 港阀科技 | 型号 : | J41H-16C |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | 16P | 适用介质 : | 水 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 二通式 |

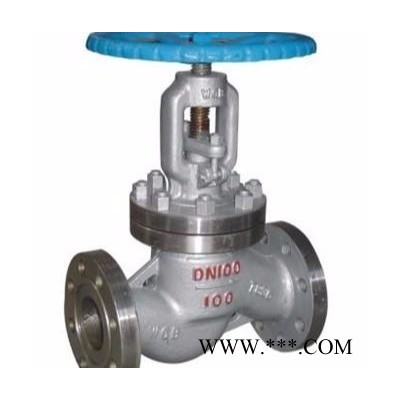

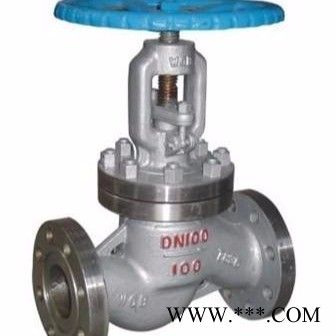

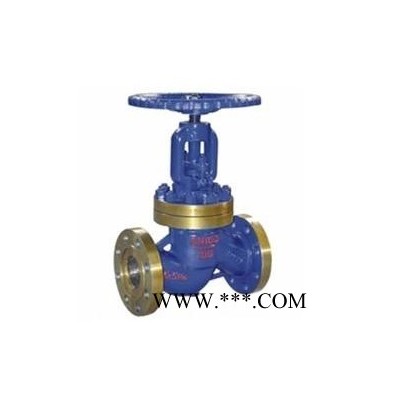

一、 J41H-16C截止阀概述：本产品主要用来切断（或接通）管路介质。适用于水、蒸汽、油品等介质中，广泛应用于医药、化工、建筑、电厂等行业；使用温度350；使用压力16MPa。
二 、性能规范：
产品型号 |
公称压力 |
强度试验压力 |
密封试验压力 |
工作介质 |
J41H-16C |
1.6 |
2.4 |
1.76 |
水、蒸汽、油品等 |
J41H-25 |
2.5 |
3.75 |
2.75 |
|
J41H-40 |
4.0 |
6.0 |
4.4 |
三 、主要零部件材料：
零部件名称 |
材 料 |
|
J41H-16C |
||
阀体、阀盖 |
WCB |
|
阀杆 |
WCB |
|
阀瓣阀座 |
密封面 |
镍铬耐酸钢、镍铬钼耐酸钢聚四氟乙烯 |
填料 |
聚四氟乙烯 对位聚苯 |
|
填料压盖 |
WCB |
|
手轮 |
球墨铸铁 |
|
四 、相关连接尺寸：
型号 |
公称通径 |
尺 寸 |
参考重量Kg |
|||||||
L |
D |
D1 |
D2 |
b-f |
Z*Φd |
H |
Do |
|||
J41H-16C |
15 |
130 |
95 |
65 |
45 |
16-2 |
4*Φ14 |
170 |
120 |
6.9 |
20 |
150 |
105 |
75 |
55 |
16-2 |
4*Φ14 |
190 |
140 |
7.4 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4*Φ14 |
205 |
160 |
8.5 |
|
32 |
180 |
140 |
100 |
78 |
18-2 |
4*Φ18 |
270 |
180 |
15.4 |
|
40 |
200 |
150 |
110 |
85 |
18-3 |
4*Φ18 |
310 |
200 |
19.3 |
|
50 |
230 |
165 |
125 |
100 |
18-3 |
4*Φ18 |
358 |
240 |
31.2 |
|
65 |
290 |
185 |
145 |
120 |
18-3 |
4*Φ18 |
373 |
280 |
33.6 |
|
80 |
310 |
200 |
160 |
135 |
20-3 |
8*Φ18 |
435 |
320 |
44.6 |
|
100 |
350 |
220 |
180 |
155 |
20-3 |
8*Φ18 |
500 |
360 |
66.4 |
|
125 |
400 |
250 |
210 |
185 |
22-3 |
8*Φ18 |
614 |
400 |
93.2 |
|
150 |
480 |
285 |
240 |
210 |
24-3 |
8*Φ23 |
674 |
400 |
157.5 |
|
200 |
600 |
340 |
295 |
265 |
26-3 |
12*Φ23 |
818 |
450 |
200 |
|
250 |
730 |
405 |
355 |
320 |
30-3 |
12*Φ25 |
969 |
550 |
295 |
|
