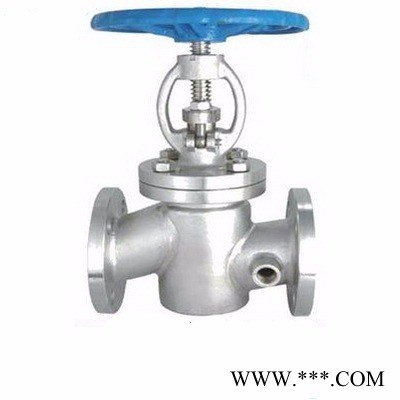

DJ41W低温截止阀

一、低温阀门的设计要求
根据使用条件，低温阀的设计有下列要求：
1)阀门在低温介质及周围环境温度下应具有长时间工作的能力。
2)阀门不应成为低温系统的一个显着热源。这是因为热量的流入除降低热效率外，如流入过多，还会使内部流体急速
蒸发，产生异常升压，造成危险。
3)低温介质不应对手轮操作及填料密封性能产生有害的影响。
4)直接与低温介质接触的阀门组合件应具有防爆和防火结构。
5)在低温下工作的阀门组合件无法润滑，所以需要采取结构措施，以防止摩擦件擦伤。

二、低温阀的材料选用
1、低温阀主体材料
(1)主体材料选用应考虑的因素
从金相考虑，金属材料中除了具有面心立方晶格的奥氏体钢、铜、铝等以外，一般的钢材在低温状态下会出现低温脆
性，从而降低阀门的强度和使用寿命。选择主体材料时首先要选用适合于低温下工作的材料。铝在低温下不会出现低温脆性，
但因铝及铝合金的硬度不高，铝密封面的耐磨、耐擦伤性能差，所以在低温阀门中的使用有一定的限制，仅在低压和小口径
阀门中选用。
在低温工作的材料要保证其低温性能，主要是保证其冷冲击强度。阀内件必须通过正确选材，使其具有足够的冷冲击强
度，才能防止断裂。C和Cr的合金钢在低于－20时候很快失去抗冲击强度，所以使用温度分别限制在-30和-50。含Ni
量为3.5的镍钢可以使用到-100，含Ni量9的镍钢可以使用到-192。奥氏体不锈钢、镍、蒙乃尔合金、哈氏合金、钛、
铝合金及青铜可以使用到更低的温度(-273)。
除此以外，低温阀门的材料选用还应考虑以下一些因素：
1)阀门的 低使用温度；
2)金属材料在低温下保持工作条件所需要的力学性能，特别是冲击韧性、相对延伸率及组织稳定性；
3)在低温及无油润滑的情况下，具有良好的耐摩性；
4)具有良好的耐蚀性；
5)采用焊接连接时还需考虑材料的焊接性能。
(2)阀体、阀盖、阀座、阀瓣（闸板）材料的选用
这些主体零部件材料的选用原则大致是：温度高于-100时选用铁素体钢；温度低于-100时选用奥氏体钢；低压及
小口径阀门可选用铜和铝等材料。设计时根据 低使用温度选择适当的材料。

(3)阀杆及紧固件的材料选用
温度高于-100时，阀杆和螺栓材料采用Ni、,Cr-Mo等合金钢，经适当的热处理，以提高抗拉强度和防止螺纹咬伤等。
温度低于-100时，采用奥氏体不锈耐酸钢制造。但18-8耐酸钢硬度低，会造成阀杆与填料相互擦伤，致使填料处泄漏。
所以，阀杆表面必须镀硬铬（镀层厚0.04-0.06mm），或进行氮化和镀镍磷处理，以提高表面硬度。为防止螺母与螺栓咬
死，螺母一般采用Mo钢或Ni钢，同时在螺纹表面涂二硫化钼。
2、低温阀垫片、填料材料的选用
随着温度降低，氟塑料收缩量很大，会使密封性能下降，容易引起泄漏。 填料无法避免渗透性泄漏。橡胶对液化天
然气有泡胀性，在低温下不可采用。

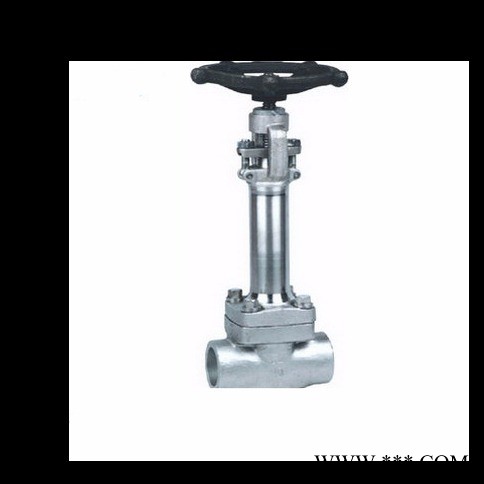

在低温阀门设计中，一方面由结构设计来保证使填料处于接近环境温度下工作，例如，采用长颈阀盖结构，使填料函离
低温介质尽量远些，另一方面在选择填料时要考虑填料的低温特性。低温阀中一般采用浸渍聚四氟乙烯的 填料。
柔性石墨是新近发展起来的一种优良的密封材料。这种材料对气体、液体均不渗透，在厚度方向有10-15的弹性，
较低的紧固压力就可达到密封。它还有自润滑性，用作阀门填料可以防止填料与阀杆的磨损。
