| 产品特性 : | 高压 | 品牌 : | 浙江科茂自动化阀门 |
| 型号 : | J61Y | 连接形式 : | 法兰 |
| 材质 : | 碳钢 | 公称通径 : | DN40 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水、蒸汽等非腐蚀性介质 |
| 压力环境 : | 高压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 形态 : | 角式 |
| 类型(通道位置) : | 二通式 | 规格 : | DN40 |
| 公称压力 : | 20~32 | 用途 : | 截止 |
| 结构 : | 上装式 |
选用原则：
1、高温、高压介质的管路或装置上宜选用截止阀。2、管路上对流阻要求不严的管路上。3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止阀、平衡阀或柱塞阀，如公称通经小于150mm的管路上。
优点：
在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小，因而耐磨。 开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。
特点及用途：

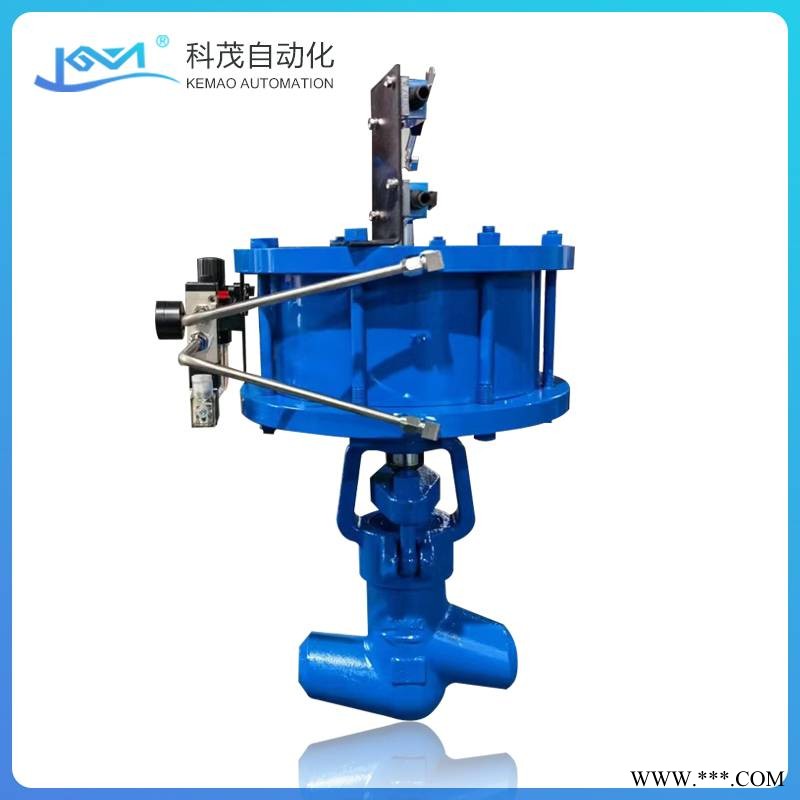

1、J61Y高温高压电站截止阀与管路连接采用焊接式结构。2、密封面不易磨损、擦伤，密封性能好，寿命长。3、结构紧凑，启闭性好、高度小、维修方便。4、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
零部件：
零件名称 |
阀门 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
手轮 |
紧固件 |
J61H型 |
25 WCB |
25 40Cr |
铬不锈钢 铬钼铝钢氨化 |
铬不锈钢 |
铬不锈钢 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
碳钢 铬钼钢 |
J61Y型 |
25 WCB |
25 40Cr |
铬不锈钢 铬钼铝钢氨化 |
25 |
硬质合金 |
碳钢 铬钼钢 |
|||
J61Y-P54型 |
ZG20CrMoV 12Cr1Mo1V |
12Cr1Mo1V |
20Cr1Mo1VA 25Cr2Mo1VA |
12Cr1Mo1V |
硬质合金 |
铬钼钢 |
|||
J61Y-P55型 |
ZG15CrMoV 12Cr1Mo1V |
12Cr1Mo1V |
20Cr1Mo1VA 25Cr2Mo1VA |
12Cr1Mo1V |
硬质合金 |
铬钼钢 |
|||
J61Y-P57型 |
ZG15CrMoV 12Cr1Mo1V |
12Cr1Mo1V |
20Cr1Mo1VA 25Cr2Mo1VA |
12Cr1Mo1V |
硬质合金 |
铬钼钢 |
结构特点：
1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。3.支管两端为对焊连接，适应不同的接管要求。4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。
