| 品牌 : | 良工.沪工.美科 | 型号 : | J41H-16C |
| 连接形式 : | 法兰 | 材质 : | 铸钢 |
| 公称通径 : | DN15-DN600 | 适用介质 : | 蒸汽 |
| 压力环境 : | 常压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 |

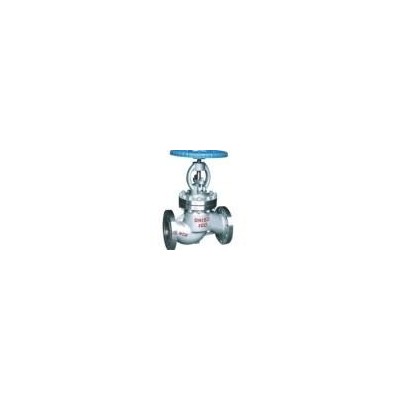

J41H法兰连接钢制截止阀
铸钢截止阀型号：J41H J41Y | 铸钢截止阀公称通径：50MM-400MM | 铸钢截止阀使用压力：1.0MPA -1.6MPA |
铸钢截止阀连接方式：法兰连接 | 铸钢截止阀形式：手动 | 铸钢截止阀主要功能：起开关作用 |
铸钢截止阀使用介质：水.油品.蒸汽 | 铸钢截止阀材质：WCB标准碳钢 | 铸钢截止阀标准：机械部标准或定做非标 |
钢制截止阀产品引用标准
设计与制造：GB12235
结构长度：GB12221 压力温度等级：GB9131 JB/T74 HG20604
连接法兰：JB/T79 GB9113
HG20593-20635 试验与检验：GB13927 JB/T9092
钢制截止阀产品用途
法兰连接的截止阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各
种工况的管道上，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电
动、气动等。
钢制截止阀产品结构特点
1.产品按国家标准GB12235，结构合理,密封可靠，性能优良、造形美观。
2.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，
方便快捷不影响系统运行。
钢制截止阀主要零件的材料说明
阀 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
阀 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
支 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
阀 | 2Cr13 | 316 | Cr5Mo | 304 |
阀 | 2Cr13 | 316 | 25Cr2MoV | 304 |
阀 | 25 | 316 | 304 | 304 |
密封环 | 304、增强柔性石墨 | |||
填 | 增强柔性石墨 | |||
阀杆螺母 | ZCuA110Fe3 | |||
