| 品牌 : | TYD/天煜达 | 型号 : | P1D系列 |
| 类型 : | 定扭矩扳手 | 扭矩 : | 2000 |
| 电源类型 : | 交流电源 | 电源电压 : | 220V |
| 适用范围 : | 2000N.m以内 | 转矩范围 : | 600-2000 |
| 回转数 : | 6 | 扭力 : | 2000 |
| 把手类型 : | 握把式 | 方头公称尺寸 : | 32x32 |
| 重量 : | 10.8 | 驱动轴/夹头 : | 无 |
| 拧紧能力_标准螺栓 : | 8.8-12.9级 | 拧紧能力_高强度螺栓 : | 8.8-12.9级 |
| 加工定制 : | 是 | 产地 : | 湖北武汉 |
| 是否进口 : | 否 | 额定电压范围 : | 交流单相和直流250V以上 |
| 是否出口专用 : | 否 |

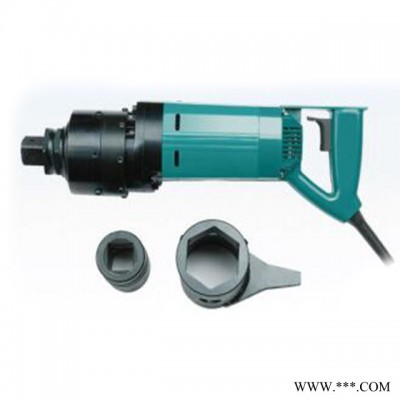

各规格实物图
结构图
外形尺寸
型号参数
特 点：
1）电动扭矩扳手设计紧凑，速度快，重量轻
2）电动扭矩扳手控制设备安装在主体上，数字显示，按钮操作。
3）套筒和反作用杆独立于扳手主体，便于更换套筒和反作用杆。
4）操作期间对操作者的手无震动,无反作用力，低负荷，降低劳动强度。
5）通过直接读取屏显扭矩可以轻松地设置输出扭矩值。不需要转换。
6）扭矩控制在两个方向都可用。
7）扳手在达到所需扭矩时停止。
8）重复扭矩精度+/- 5％。
重复扭矩精度的定义是：在相同的紧固条件下，测量5个螺栓扭矩值的平均比率。
注：可以在扭矩调整范围内，自行调整电动扭矩扳手的扭矩。
操作方法：
1、操作前检查
使用前的一项检查是，确认接通电源，开动开关，电机声音正常，这时扳手可以使用了。
2、预热扳手至少5分钟（冬季需要10分钟到寒冷的地方）
开始时无负荷运转获得额定精度，选择扳手的 扭矩预热。
3、“紧固”操作
1）将手柄转到R位置。
解锁：在扳手停止的时候，先按下“设定键”，然后按住“减”持续3秒，右上角变成解锁图标，解锁操作完成。
加锁：在扳手停止的时候，先按下“设定键”，然后按住“加”持续3秒，右上角变成加锁图标，加锁操作完成
2)档位调节：在扳手停止后，并且在解锁状态下；按“加”或“减”即可以选择相应的档位，在操作完成后一定要进行加锁操作，否则在断电后会恢复到档位调节之前的数据。
3）通过转动内齿轮将反力臂套筒完全插入螺母
*当扳手启动后反力臂杆的转动方向与螺母转动方向相反。
4）压住开关启动，反作用杆停在连接材料上，紧固开始。
5）当达到目标扭矩时，扳手自动停止转动。
4、“松螺母”操作
1）将手柄转至L位置。
2）调节扭矩设定到目标扭矩。
3）通过转动内齿轮将反力臂套筒完全插入螺母。
*当扳手启动后反力臂杆的转动方向与螺母转动方向相反。
4）压住扳手开关启动。
反作用杆停在连接材料上，螺母开始转动。
●松开螺母前，请确认手柄处于L位置
忽视会造成伤害和损坏。
扭矩设定板上显示的值是参考值，推荐使用扭矩测试装置进行检查。
确认锁定扭矩，8个作业后检查一次，至少锁定5个螺栓。
使用扭矩扳手紧固螺栓做附加紧固并测量螺母再次转动时的扭矩。
计算出平均扭矩并与目标扭矩比较。
当差别大于+/－5%时做精细调整，务必确定不要用同样的螺栓调整。
