| 品牌 : | 中海 | 型号 : | 200 |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | 300 | 适用介质 : | 空气 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 微型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 低温 | 类型(通道位置) : | 二通式 |
| 订货号 : | 190318 | 货号 : | 190318 |
| 3C阀门类别 : | 工业 | 是否跨境货源 : | 否 |

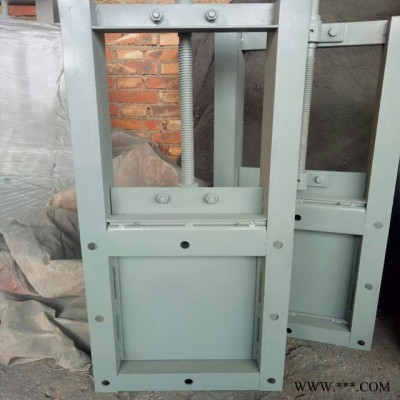

手动插板阀也叫手动平板闸阀，螺旋闸门具有结构紧凑，密封性好，使用寿命长，维护方便等特点，该阀由上下阀体、抽板、不锈钢丝杆、密封件、轴承座、手轮等组成。阀体为铸造件，具有很高的耐温性。 可广泛适用于建材、冶金、矿山、化工等行业粉尘物料流量控制的管道和料斗上。
主要技术参数：
| 型号 （Model） |
A | B | C | H | 开 （Open） |
关 (Close) |
工作温度 （Work temperature） |
N-φ | 公称压力（mpa） (Nominal pressure) |
|
| 200型 | 290 | 250 | 200 | 170 | 950 | 750 | 300 | φ13×8 | 0.6 | |
| 220型 | 310 | 270 | 220 | 170 | 1010 | 790 | φ13×8 | |||
| 240型 | 330 | 290 | 240 | 170 | 1070 | 830 | φ15×8 | |||
| 260型 | 350 | 310 | 260 | 170 | 1130 | 870 | φ15×8 | |||
| 280型 | 380 | 330 | 280 | 170 | 1190 | 910 | φ17×8 | |||
| 300型 | 400 | 350 | 300 | 170 | 1250 | 950 | φ17×8 | |||
| 320型 | 420 | 370 | 320 | 170 | 1310 | 990 | φ17×8 | |||
| 340型 | 440 | 390 | 340 | 170 | 1370 | 1030 | φ17×8 | |||
| 400型 | 500 | 450 | 400 | 170 | 1480 | 1080 | φ17×8 | |||
| 440型 | 540 | 490 | 440 | 200 | 1600 | 1160 | φ17×8 | |||
| 500型 | 660 | 610 | 500 | 200 | 1850 | 1350 | φ17×16 | |||
| 600型 | 730 | 680 | 600 | 250 | 2350 | 1750 | φ17×16 |
