商品信息

基本参数

品牌：	质立阀门
所在地：	北京
起订：	≥100 件
供货总量：	未填
有效期至：	长期有效

详细说明

品牌 :	质立阀门	型号 :	Z43WF
连接形式 :	法兰	主体材料 :	碳钢
公称通径 :	DN200	适用介质 :	油品
密封形式 :	软密封型	外形 :	中型
流动方向 :	双向	驱动方式 :	手动
零部件及配件 :	阀体	用途 :	截止
压力环境 :	常压	工作温度 :	常温
类型(通道位置) :	直通式

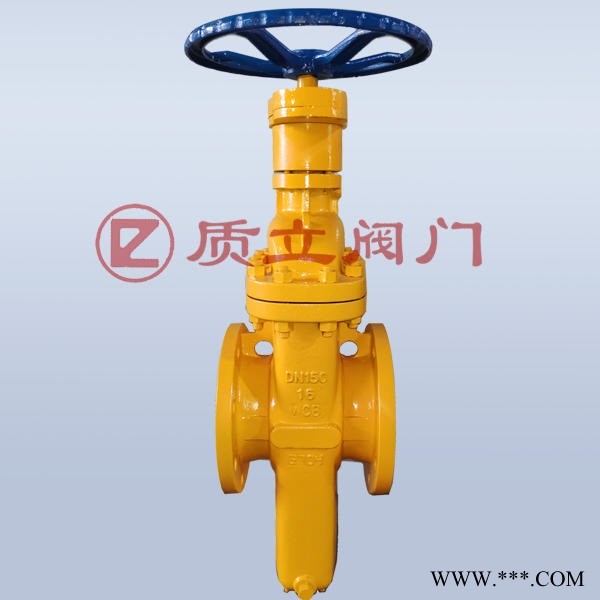

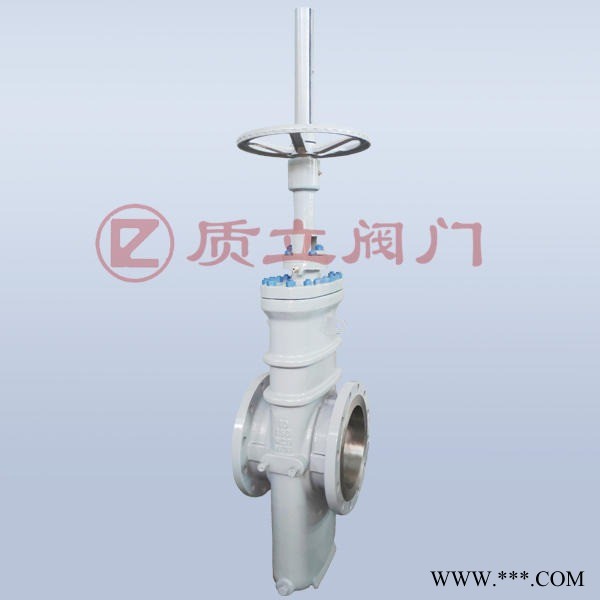

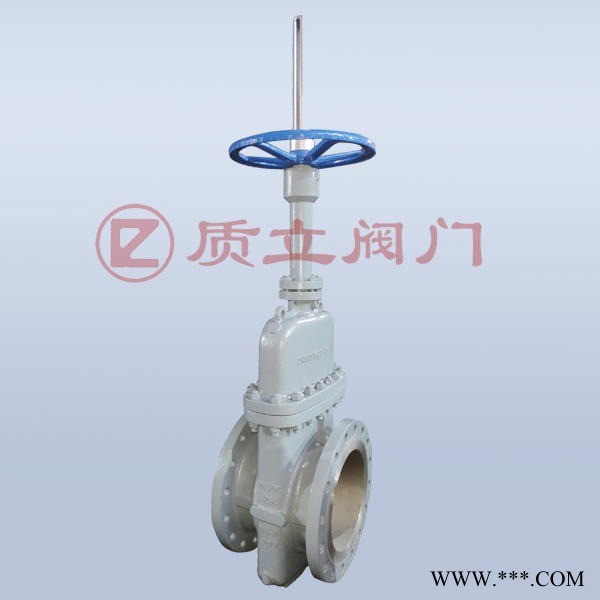

一.无‍导流孔平板闸阀概述

无导流孔平板闸阀相比带导流孔平板闸阀，长度低，空间占用小，主要用于不需通清洗的管线上。结构独特简单、排污方便、不受现场空间的限制，可以任意角度安装。用于石油管道，天然气管道，城市燃气管道。

二.无导流孔平板闸阀结构特点

1、阀座采用O行密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封，并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
2、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封优质注入结构，密封性能可靠，除了四氟填料，还填加0型圈密封套的三重密封结构，真正达到零泄漏，解决了通用阀门填料处容易外漏的弊病。
3、关闭时能自动卸掉内腔高压，保证使用安全。
4、具有DBB双阻塞双排放功能，可试压进口密封，进/出口密封双保险。

三.无导流孔平板闸阀的有关标准规范

1、设计标准按API　6D标准

2、法兰标准按ASME　B16.5标准

3、结构长度按ASME　B16.10标准

4、试压标准按API　598　/　API 6D标准

四.无导流孔平板闸阀主要零部件及外形尺寸

序号	部件名称	材质(普通/抗硫)	序号	部件名称	材质(普通/抗硫)
1	排污堵头	AISI 1020	11	填料	PTFE
2	阀体	ASTM A216 WCB	12	支架螺栓	B7
3	闸板	A516 GR70+ENP / A276 SS304	13	支架螺母	2H
4	阀座密封圈	RPTFE	14	支架	ASTM A216 WCB
5	阀座圈	A105/F304	15	手轮
6	阀座O型圈	氟橡胶	16	填料压盖	ASTM A216 WCB
7	阀杆	F6A / ss304	17	填料注脂阀	AISI 1020
8	中法兰螺栓	B7	18	中法兰垫片	304+石墨
9	中法兰螺帽	2H
10	阀盖	WCB

PN10主要尺寸

DN	d	L	D	D1	D2	t	n-d	f
DN50	50	178	165	125	102	18	4-18	3
DN65	65	190	185	145	122	18	4-18	3
DN80	80	203	200	160	138	20	8-18	3
DN100	100	229	220	180	158	20	8-18	3
DN125	125	254	250	210	188	22	8-18	3
DN150	150	267	285	240	212	22	8-22	3
DN200	201	292	340	295	268	24	8-22	3
DN250	252	330	395	350	320	26	12-22	3
DN300	303	356	445	400	370	26	12-22	4
DN350	334	381	505	460	430	26	16-22	4
DN400	385	406	565	515	482	26	16-26	4
DN450	436	432	615	565	532	28	20-26	4
DN500	487	457	670	620	585	28	20-26	4
DN600	589	508	780	725	685	34	20-30	5
DN700	684	610	895	840	800	34	24-30	5
DN800	779	660	1015	950	905	36	24-33	5
DN900	874	800	1115	1050	1005	38	28-33	5
DN1000	976	811	1230	1160	1110	38	28-36	5
DN1200	1166	1264	1455	1380	1330	44	32-39	5

PN16主要尺寸

DN	d	L	D	D1	D2	t	n-d	f
DN50	50	178	165	125	102	20	4-18	3
DN65	65	190	185	145	122	20	4-18	3
DN80	80	203	200	160	138	20	8-18	3
DN100	100	229	220	180	158	22	8-18	3
DN125	125	254	250	210	188	22	8-18	3
DN150	150	267	285	240	212	24	8-22	3
DN200	201	292	340	295	268	24	12-22	3
DN250	252	330	405	355	320	26	12-26	3
DN300	303	356	460	410	378	28	12-26	4
DN350	334	381	520	470	438	30	16-26	4
DN400	385	406	580	525	490	32	16-30	4
DN450	436	432	640	585	550	34	20-30	4
DN500	487	457	715	650	610	36	20-33	4
DN600	589	508	840	770	725	38	20-36	5
DN700	684	610	910	840	795	40	24-36	5
DN800	779	660	1025	950	900	42	24-39	5
DN900	874	800	1125	1050	1000	44	28-39	5
DN1000	976	811	1255	1170	1115	46	28-42	5
DN1200	1166	1264	1485	1390	13330	52	32-48	5

PN25主要尺寸

DN	d	L	D	D1	D2	t	n-d	f
DN50	50	178	165	125	102	20	4-18	3
DN65	65	190	185	145	122	22	8-18	3
DN80	80	203	200	160	138	24	8-18	3
DN100	100	229	235	190	162	24	8-22	3
DN125	125	254	270	220	188	26	8-26	3
DN150	150	267	300	250	218	28	8-26	3
DN200	201	292	360	310	278	30	12-26	3
DN250	252	330	425	370	335	32	12-30	3
DN300	303	356	485	430	395	34	16-30	4
DN350	334	381	555	490	450	38	16-33	4
DN400	385	406	620	550	505	40	16-33	4
DN450	436	432	670	600	555	42	20-36	4
DN500	487	457	730	660	615	46	20-36	4
DN600	589	508	845	770	720	48	20-39	5
DN700	684	610	960	875	820	50	24-42	5
DN800	779	660	1085	990	930	54	24-48	5
DN900	874	800	1185	1090	1030	58	28-48	5
DN1000	976	811	1320	1210	1140	62	28-56	5
DN1200	1166	1264	1530	1420	1350	70	32-56	5
