| 品牌 : | 上海天龙 | 型号 : | Z41H-16C |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 |
| 公称通径 : | 50 | 用途 : | 止回 |

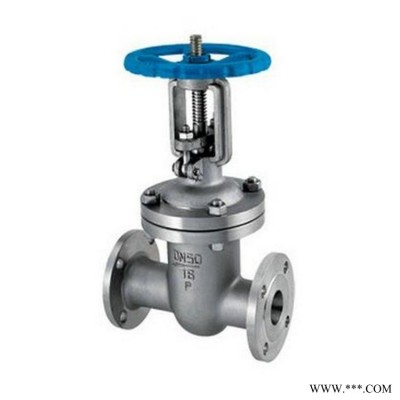

不锈钢闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种
系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素等。
结构特点编辑
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、Z41W法兰式不锈钢闸阀符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质金属堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、Z41W法兰式不锈钢闸阀的阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
应用规范编辑
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
性能规范编辑
型号 | 公称压力 (MPa) | 实验压力 | 工作温度(℃) | 适用介质 | ||
强度(水)(Mpa) | 密封(水)空气 | 低压密封空气(Mpa) | ||||
Z4IH-16C Z41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID |
类 | ||||||
ACETICACID | ||||||
类 | ||||||
NITRICACID | ||||||
Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 类 |
Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETICACID |
Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 类 |
主要零材料编辑
零件名称 | ZG1Cr18Ni9Ti 304 CF8 | ZG00Cr18Ni10 304L CF3 | ZG1Cr18Ni12Mo2Ti 316 CF8M | ZG00Cr17Ni14Mo2 316L CF3M |
阀体/阀盖 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
闸板 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
阀杆 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
阀杆螺母 | 铝青铜 | |||
填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE |
压盖 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
螺栓 | 不锈钢 | |||
螺母 | 不锈钢 | |||
手轮 | 球墨铸铁、 | |||
