| 品牌 : | 上海郝迈 | 型号 : | RVCX |
| 连接形式 : | 法兰 | 主体材料 : | 铸铁 |
| 公称通径 : | DN100 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 双向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
RVCX,RVHX弹性软密封闸阀产品用途：
Z45X弹性座软密封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
阀门特点：
1、平底式阀座，不出现污物堆积，使弹性座软密封闸阀的密封更可靠；
2、阀瓣整体包橡胶；
3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境；
4、体积小，重量轻，便于安装和维修；
5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水。产品简介
闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 ,通常为 50, 介质温度不高时为 2°52″ 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改变其工艺性 , 弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。通常在升降杆上有梯形螺纹，通过阀门上端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全通畅，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的上点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到上点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程）来确定。

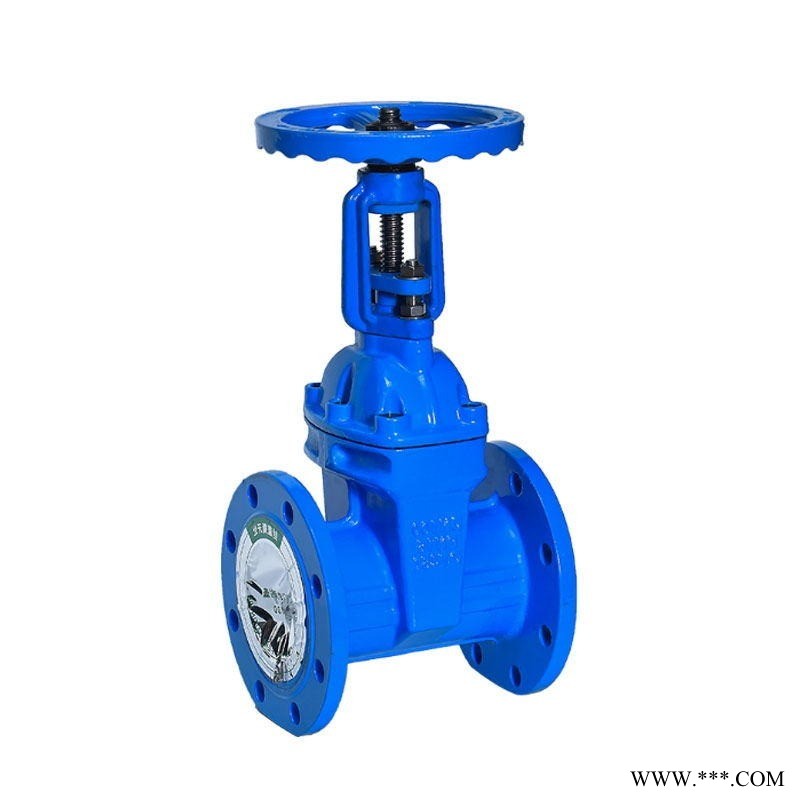

产品小样图
产品参数:
主要性能参数： | |
适用温度 | ≤80℃ |
适用介质 | 水、油品、蒸汽、介质等 |
主要零部件 | 阀体、阀盖、支架、阀瓣、阀杆、阀座 |
主要材料 | 球墨铸铁 |
类型 | 公称通径DN(mm) | L | D | D1 | b | N-d0 | H | Do | 重量(kg) weitht |
暗杆 | 40 | 165 | 150 | 110 | 19 | 4-Φ19 | 231 | 180 | 10/11 |
50 | 178 | 165 | 125 | 19 | 4-Φ19 | 249 | 180 | 10/11 | |
65 | 190 | 185 | 145 | 19 | 4-Φ19 | 274 | 180 | 13/14 | |
80 | 203 | 200 | 160 | 19 | 8-Φ19 | 310 | 200 | 23/24 | |
100 | 229 | 220 | 180 | 19 | 8-Φ19 | 338 | 200 | 25/26 | |
125 | 254 | 250 | 210 | 19 | 8-Φ19 | 406 | 240 | 33/35 | |
150 | 267 | 285 | 240 | 19 | 8-Φ23 | 470 | 240 | 42/44 | |
200 | 292 | 340 | 295 | 20 | 8-Φ23/12-Φ23 | 560 | 300 | 76/80 | |
250 | 330 | 395/405 | 350/355 | 22 | 12-Φ23/12-Φ28 | 642 | 300 | 101/116 | |
300 | 356 | 445/460 | 400/410 | 24.5 | 12-Φ23/12-Φ28 | 740 | 350 | 136/156 | |
350 | 381 | 505/520 | 460/470 | 24.5/26.5 | 16-Φ23/16-Φ28 | 802 | 450 | 200/230 | |
400 | 406 | 565/580 | 515/525 | 24.5/28 | 16-Φ28/16-Φ31 | 907 | 450 | 430/495 | |
450 | 432 | 615/640 | 565/585 | 25.5/30 | 20-Φ28/20-Φ31 | 997 | 640 | 450/518 | |
500 | 457 | 670/715 | 520/650 | 26.5/31.5 | 20-Φ28/20-Φ34 | 1110 | 640 | 480/552 | |
600 | 508 | 780/840 | 725/770 | 30/36 | 20-Φ31/20-Φ37 | 1288 | 640 | 530/610 | |
明杆 | 50 | 178 | 165 | 125 | 19 | 4-Φ19 | 380 | 180 | 11/12 |
65 | 190 | 185 | 145 | 19 | 4-Φ19 | 440 | 180 | 14/15 | |
80 | 203 | 200 | 160 | 19 | 8-Φ19 | 540 | 200 | 24/25 | |
100 | 229 | 220 | 180 | 19 | 8-Φ19 | 620 | 200 | 26/27 | |
125 | 254 | 250 | 210 | 19 | 8-Φ19 | 660 | 250 | 35/37 | |
150 | 267 | 285 | 240 | 19 | 8-Φ23 | 790 | 280 | 44/46 | |
200 | 292 | 340 | 295 | 20 | 8-Φ23/12-Φ23 | 1040 | 300 | 80/84 | |
250 | 330 | 395/405 | 350/355 | 22 | 12-Φ23/12-Φ28 | 1190 | 360 | 116/133 | |
300 | 356 | 445/460 | 400/410 | 24.5 | 12-Φ23/12-Φ28 | 1380 | 400 | 156/180 |
郝迈产品订货须知：
一、1.产品名称、型号、公称通径 2.介质及温度、压力范围 3.是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们会为您审核与分析。我们可以为您提供问题的解决方案，包括设计、定做成套、运行服务。我们一直致力于阀门行业领域，为您提供好的阀门知识、好的服务。
