| 品牌 : | 温州弘凌 | 型号 : | PZ73H |
| 连接形式 : | 对夹 | 主体材料 : | 碳钢 |
| 公称通径 : | DN200 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 高温 | 类型(通道位置) : | 二通式 |

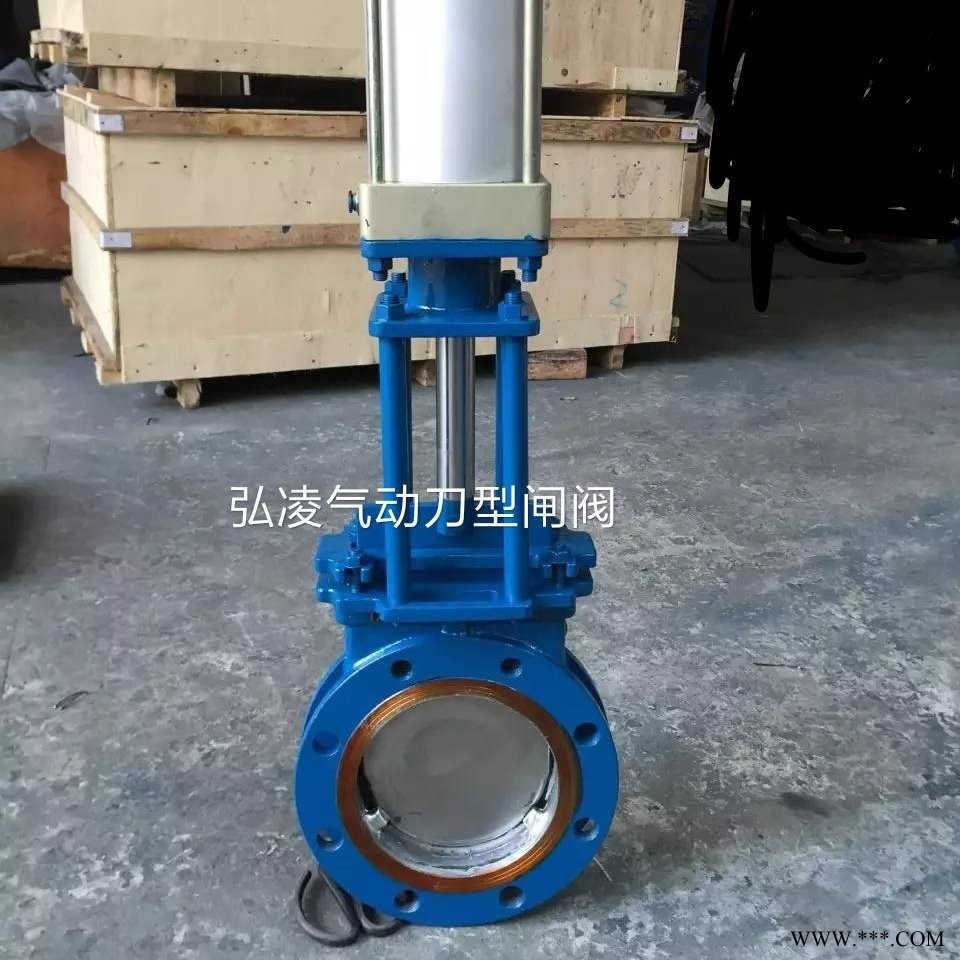

PZ673H气动对夹式刀型闸阀 电磁阀 限位开关
气动刀型闸阀在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点，不断提高产品科技含量，从一些技术细节着手，完善了阀门的综合性能。气动刀型闸阀通过配用电磁阀等附件可以完成开，关两位置的动作控制，也可以完成连续动作的快开、快关带缓冲自动控制或调节控制。
PZ673H气动对夹式刀型闸阀 特点：
1、 采用对夹式结构，体积小，重量轻，流阻小，安装维修方便 。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
PZ673H气动刀型闸阀气动装置参数及特点：
PZ673H气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
1、双作用：对阀门开启和关闭的两位式控制；
2、单作用：(弹簧复位)：在电器和气路切断或故障时，阀门自动开启或关闭。
可选附件：
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
气动刀型闸阀产品型号/技术参数：
| 公称通径 DN（mm） | 50-600 | |||||
| 公称压力 PN（MPa） | 0.6 | 1.0 | 16 | |||
| 公称压力 PS（MPa） | 强度试验 | 0.9 | 1.5 | 2.4 | ||
| 密封试验 | 0.66 | 1.1 | 1.76 | |||
| 材料代号 | C | P | R | |||
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 闸板 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 密封圈 | 橡胶、PTFE | |||||
| 填料 | 石墨、PTFE | |||||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 类 | 类 | ||
| 适用温度 | -28 ℃ -300 ℃ | |||||
| 气动装置 | 型号 | OBD－SC系列 | ||||
| 气源压力 | 0.4-0.7MPa | |||||
| 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | |
| GBT12237 | GB12221 | GB9113 | GB9131 | GB13927 | ||
气动刀型闸阀结构尺寸图:
气动刀型闸阀安装尺寸表:
| DN | 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||||
| L1 | d1 | d2 | H | n-M | L1 | d1 | d2 | H | n-M | L1 | d1 | d2 | H | n-M | |
| 50 | 50 | 90 | 110 | 335 | 4-M12 | 50 | 100 | 125 | 335 | 4-M16 | 65 | 100 | 125 | 335 | 4-M16 |
| 65 | 50 | 110 | 130 | 363 | 4-M12 | 50 | 120 | 145 | 363 | 4-M16 | 65 | 120 | 145 | 363 | 4-M16 |
| 80 | 50 | 125 | 150 | 395 | 4-M16 | 50 | 135 | 160 | 395 | 4-M16 | 70 | 135 | 160 | 395 | 8-M16 |
| 100 | 50 | 145 | 170 | 465 | 4-M16 | 50 | 155 | 180 | 465 | 8-M16 | 70 | 135 | 180 | 480 | 8-M16 |
| 125 | 50 | 175 | 200 | 530 | 8-M16 | 50 | 185 | 210 | 530 | 8-M16 | 70 | 185 | 210 | 540 | 8-M16 |
| 150 | 60 | 200 | 225 | 630 | 8-M16 | 60 | 210 | 240 | 630 | 8-M20 | 80 | 210 | 240 | 645 | 8-M20 |
| 200 | 60 | 255 | 280 | 750 | 8-M16 | 60 | 265 | 295 | 750 | 8-M20 | 80 | 265 | 295 | 770 | 12-M20 |
| 250 | 70 | 310 | 335 | 900 | 12-M16 | 70 | 320 | 350 | 900 | 12-M20 | 94 | 320 | 355 | 920 | 12-M22 |
| 300 | 80 | 362 | 395 | 1120 | 12-M20 | 80 | 368 | 400 | 1120 | 12-M20 | 98 | 375 | 410 | 1150 | 12-M22 |
| 350 | 90 | 412 | 445 | 1260 | 12-M20 | 90 | 428 | 460 | 1160 | 16-M20 | 100 | 435 | 470 | 1300 | 16-M22 |
| 400 | 100 | 462 | 495 | 1450 | 16-M20 | 100 | 482 | 515 | 1450 | 16-M22 | 110 | 485 | 525 | 1500 | 16-M27 |
| 450 | 120 | 518 | 550 | 1600 | 16-M20 | 120 | 532 | 565 | 1600 | 20-M22 | 120 | 545 | 585 | 1650 | 20-M27 |
| 500 | 130 | 568 | 600 | 1800 | 16-M20 | 130 | 585 | 620 | 1800 | 20-M22 | 130 | 608 | 650 | 1850 | 20-M30 |
| 600 | 140 | 670 | 705 | 2300 | 20-M22 | 140 | 685 | 725 | 2300 | 20-M27 | 140 | 718 | 770 | 2360 | 20-M36 |
