| 品牌 : | 弘凌 | 型号 : | PZ973H-16C |
| 加工定制 : | 是 | 阀体材料 : | WCB碳钢 |
| 工作温度 : | 250 | 公称通径 : | DN100 |
| 密封材料 : | 不锈钢 | 工作介质 : | 污水 |
| 公称压力 : | PN10 | 连接方式 : | 对夹 |

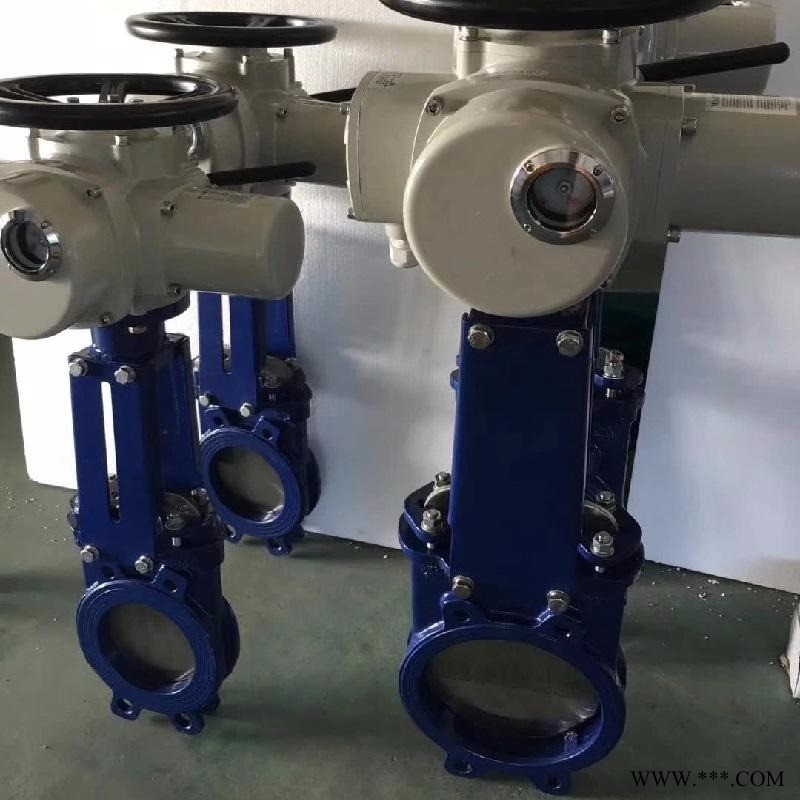

弘凌PZ973H电动刀型闸阀WCB碳钢 智能排污
经营与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量，从一些技术细节着手，完善了电动浆液阀的综合性能。电动浆液闸阀具有刚性好，流阻系数小、设计合理、结构紧凑，通道流畅等优点，密封可靠、操作轻便灵活。电动浆液阀广泛用于化工，煤炭，制糖，污水，造纸等到领域，是一种理想的密封阀门。电动浆液闸阀适合于造纸行业在管道上作调节和节流使用。
电动浆液闸阀采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证良好的密封性。在刀板上端安装有硬聚四氟乙烯、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在电动浆液阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命。根据需要，可在阀体四周设置多个冲刷口，直接用空气、蒸汽或水进行冲刷，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。该阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善、便于维修、使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工条件苛刻的环境条件下。
弘凌PZ973H电动刀型闸阀WCB碳钢 智能排污产品特点
1、采用对夹式结构，体积小，重量轻。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封存圈，可发保证阀门的良好密封性。
4、闸板的外密封 性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
5、流阻小。
6、安慰装维修方便。
PZ973H电动刀型闸阀
主要性能规范
| 公称压力(MPa) | 密封试验 | 壳体试验 | 工作温度（℃） | 适用介质 |
| 0.6MPa | 0.66MPa | 0.9MPa | -10℃～120℃ | 泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质 |
| 1.0MPa | 1.5MPa | 1.5MPa |
Z973X电动浆液闸阀技术参数：
| 型号 | Z973X-10、Z973H-16C系列 |
| 公称通径 | DN100∽600mm |
| 公称压力 | 0.6MPa∽1.6MPa |
| 适用温度 | ≤120℃∽300℃ |
| 适用介质 | 煤浆、糖浆、纸浆、泥浆、污水、矿渣、碱液 |
| 材质 | 铸钢、碳钢、不锈钢 |
电动浆液闸阀主要外形及连接尺寸：
| 公称压力 | DN | L | D1 | D2 | H | D0 | L0 | L1 | L2 | N-Φ | 电装型号 |
| 0.6 MPa | 50 | 43 | 90 | 110 | 600 | 125 | 215 | 318 | 197 | 4-M12 | DZ10 |
| 65 | 46 | 110 | 130 | 670 | 125 | 215 | 318 | 197 | 4-M12 | DZ10 | |
| 80 | 46 | 125 | 150 | 680 | 125 | 215 | 318 | 197 | 4-M16 | DZ10 | |
| 100 | 52 | 145 | 170 | 700 | 125 | 215 | 318 | 197 | 4-M16 | DZ10 | |
| 125 | 56 | 175 | 200 | 720 | 125 | 215 | 318 | 197 | 8-M16 | DZ10 | |
| 150 | 56 | 200 | 225 | 790 | 125 | 215 | 318 | 197 | 8-M16 | DZ10 | |
| 200 | 60 | 255 | 280 | 850 | 125 | 215 | 363 | 197 | 8-M16 | DZ15 | |
| 250 | 68 | 310 | 335 | 1100 | 125 | 215 | 363 | 197 | 12-M16 | DZ20 | |
| 300 | 78 | 362 | 395 | 1180 | 125 | 215 | 363 | 197 | 12-M20 | DZ20 | |
| 350 | 78 | 412 | 445 | 1280 | 125 | 215 | 363 | 197 | 12-M20 | DZ30 | |
| 400 | 102 | 462 | 495 | 1460 | 125 | 215 | 363 | 197 | 16-M20 | DZ45 | |
| 450 | 114 | 518 | 550 | 1600 | 235 | 240 | 437 | 277 | 16-M20 | DZ45 | |
| 500 | 127 | 568 | 600 | 1800 | 235 | 240 | 437 | 277 | 16-M20 | DZ45 | |
| 600 | 154 | 670 | 705 | 2100 | 235 | 240 | 437 | 277 | 20-M22 | DZ60 | |
| 700 | 165 | 775 | 810 | 2300 | 260 | 274 | 526 | 283 | 24-M22 | DZ90 | |
| 800 | 190 | 880 | 920 | 2500 | 260 | 274 | 526 | 283 | 24-M27 | DZ120 | |
| 900 | 203 | 980 | 1020 | 2700 | 295 | 319 | 554 | 309 | 27-M27 | DZ180 | |
| 1000 | 216 | 1080 | 1120 | 2900 | 295 | 319 | 554 | 309 | 28-M27 | DZ250 | |
| 1200 | 254 | 1295 | 1340 | 3400 | 295 | 319 | 554 | 309 | 32-M30 | DZ250 | |
| 1.0 MPa | 50 | 43 | 160 | 125 | 600 | 125 | 215 | 318 | 197 | 4-M16 | DZ10 |
| 65 | 46 | 120 | 145 | 670 | 125 | 215 | 318 | 197 | 4-M16 | DZ10 | |
| 80 | 46 | 135 | 160 | 680 | 125 | 215 | 318 | 197 | 4-M16 | DZ10 | |
| 100 | 52 | 155 | 180 | 700 | 125 | 215 | 318 | 197 | 8-M16 | DZ10 | |
| 125 | 56 | 185 | 210 | 720 | 125 | 215 | 318 | 197 | 8-M16 | DZ10 | |
| 150 | 56 | 210 | 240 | 790 | 125 | 215 | 318 | 197 | 8-M20 | DZ10 | |
| 200 | 60 | 265 | 295 | 850 | 125 | 215 | 363 | 197 | 8-M20 | DZ15 | |
| 250 | 68 | 320 | 350 | 1100 | 125 | 215 | 363 | 197 | 12-M20 | DZ20 | |
| 300 | 78 | 368 | 400 | 1180 | 125 | 215 | 363 | 197 | 12-M20 | DZ20 | |
| 350 | 78 | 428 | 460 | 1280 | 125 | 215 | 363 | 197 | 16-M20 | DZ30 | |
| 400 | 102 | 482 | 515 | 1460 | 235 | 240 | 437 | 277 | 16-M22 | DZ45 | |
| 450 | 114 | 532 | 565 | 1600 | 235 | 240 | 437 | 277 | 20-M22 | DZ45 | |
| 500 | 127 | 585 | 620 | 1800 | 235 | 240 | 437 | 277 | 20-M22 | DZ60 | |
| 600 | 154 | 685 | 725 | 2100 | 260 | 274 | 526 | 283 | 20-M27 | DZ90 | |
| 700 | 165 | 800 | 840 | 2300 | 260 | 274 | 526 | 283 | 24-M27 | DZ120 | |
| 800 | 190 | 898 | 950 | 2500 | 295 | 319 | 554 | 309 | 24-M30 | DZ180 | |
| 900 | 203 | 1005 | 1050 | 2700 | 295 | 319 | 554 | 309 | 28-M30 | DZ180 | |
| 1000 | 216 | 1115 | 1160 | 2900 | 295 | 319 | 554 | 309 | 28-M30 | DZ250 | |
| 1200 | 254 | 1325 | 1380 | 3400 | 295 | 319 | 554 | 309 | 32-M36 |
